1. Présentation de l'AS / NZS 5000.1 et de la gaine du câble Importance
1.1 Compréhension AS / NZS 5000.1
AS / NZS 5000.1 Spécifie les exigences pour0. 6/1 kv câbles d'alimentation blindés et non armétés, y compris les matériaux, la construction et les performances dans diverses conditions. La norme garantit que les câbles commeCâbles d'alimentation PVC SAA XLPEetCâbles circulaires oranges de 10 mmRencontrez des références strictes de sécurité et de durabilité.
1.2 Rôle de l'intégrité de la gaine du câble

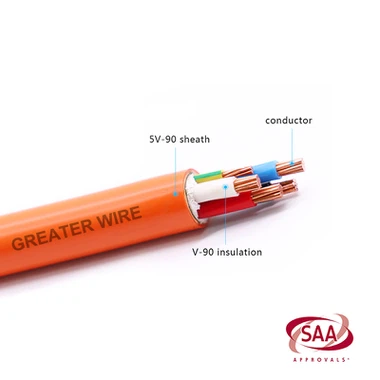

La gaine du câble est la couche la plus externe, généralement faite dechlorure de polyvinyle (PVC)ou des matériaux similaires et sert plusieurs fonctions:
Protection de l'environnement: Protège le câble de l'humidité, des produits chimiques et du rayonnement UV.
Protection mécanique: Résiste à l'abrasion, à l'impact et au écrasement pendant l'installation et le fonctionnement.
Isolation électrique: Empêche les courants de fuite et assure un fonctionnement sûr.
Par exemple, leCâble circulaire orange de 10 mmComprend une gaine en PVC orange vif pour la visibilité et la résistance environnementale, ce qui le rend idéal pour les installations fixes dans des conditions difficiles.
2. Procédures de test pour l'intégrité de la gaine du câble
2.1 Inspection visuelle et dimensionnelle
Avant les tests avancés, les câbles subissent uninspection visuelle et dimensionnellePour garantir la conformité aux spécifications de conception:
Épaisseur de gaine: Mesuré à l'aide de micromètres pour vérifier l'adhésion aux exigences AS / NZS 5000.1.
Qualité de surface: Inspecté pour les fissures, les bulles ou les irrégularités qui pourraient compromettre les performances.
Codage couleur: Confirmé pour la conformité aux normes (par exemple, orange pour une identification facile).
2.2 Tests de résistance à la traction et d'allongement
Le matériau de la gaine est soumis àTests de résistance à la traction et d'allongementPour évaluer ses propriétés mécaniques:
Résistance à la traction: Mesure la contrainte maximale que la gaine peut résister avant la rupture.
Allongement à la pause: Détermine la flexibilité et la capacité du matériau à s'étirer sans se fissurer.
Ces tests sont essentiels pour les câbles commeCâbles d'alimentation PVC SAA XLPE, qui doit supporter la contrainte mécanique pendant l'installation et le fonctionnement.
2.3 Tests de vieillissement
Les gaines de câble sont exposées à des conditions de vieillissement accélérées pour simuler les performances à long terme:
Vieillissement thermique: Les échantillons de gaine sont chauffés à des températures élevées (par exemple, 100 degrés) pendant de longues périodes pour évaluer la dégradation.
Vieillissement: Évalue la résistance à l'oxydation, ce qui peut provoquer la fragilité et la fissuration.
Par exemple,AS / NZS 5000.1 Prix du câble XLPELes considérations comprennent souvent le coût des matériaux de gaine de haute qualité qui passent des tests de vieillissement rigoureux.
2.4 Test de virage froid
Letest de virage froidÉvalue la flexibilité de la gaine à basse température:
Les câbles sont refroidis à des températures inférieures à zéro (par exemple, -15) et penchés autour d'un mandrin de diamètre spécifié.
La gaine est inspectée pour les fissures ou les fractures, assurant la pertinence des climats froids.
Ce test est particulièrement pertinent pourCâbles circulaires oranges de 10 mmutilisé dans les installations extérieures ou souterraines.
2.5 Test de résistance à l'impact
La capacité de la gaine à résister à l'impact mécanique est évaluée à l'aide d'unTest de poids tombant:
Un attaquant pondéré est tombé sur la gaine à partir d'une hauteur spécifiée.
La gaine est inspectée pour les dommages, garantissant qu'elle peut résister aux impacts pendant l'installation ou le fonctionnement.
2.6 Test de résistance à l'abrasion
Letest de résistance à l'abrasionMesure la durabilité de la gaine contre le frottement:
Une roue abrasive rotative est appliquée sur la gaine sous pression contrôlée.
Le nombre de cycles nécessaires pour porter à travers la gaine est enregistré, avec des valeurs plus élevées indiquant une meilleure durabilité.
2.7 Test de pénétration de l'eau
Letest de pénétration de l'eauAssure la capacité de la gaine à prévenir l'entrée d'humidité:
Les câbles sont immergés dans l'eau ou soumis à des jets d'eau à haute pression.
La gaine est inspectée pour les fuites, ce qui pourrait compromettre l'isolation et entraîner des défauts électriques.
2.8 Test du retard de flamme
Les gaines de câble sont testées pourretard de flammePour assurer la sécurité dans les environnements sujets au feu:
La gaine est exposée à une flamme pour une durée spécifiée.
La propagation de la flamme, la densité de fumée et les propriétés auto-extincantes sont évaluées.
Par exemple,Câbles d'alimentation PVC SAA XLPEprésentent souvent des gaines ignifuges pour répondre aux normes de sécurité strictes.
2.9 Test de résistance diélectrique
Letest de résistance diélectriqueévalue les propriétés d'isolation électrique de la gaine:
Une haute tension est appliquée entre la gaine et le conducteur.
La tension est progressivement augmentée jusqu'à ce que la dégradation se produise, avec des valeurs plus élevées indiquant une meilleure isolation.
2.10 Test de résistance chimique
La résistance de la gaine aux produits chimiques est évaluée en l'exposant à diverses substances:
Les acides, les alcalis, les huiles et les solvants sont appliqués sur la gaine.
La gaine est inspectée pour l'enflure, la fissuration ou la perte de propriétés mécaniques.
3. Étude de cas: câble circulaire orange de 10 mm
3.1 Spécifications de conception
LeCâble circulaire orange de 10 mmest un excellent exemple de la conformité AS / NZS 5000.1:
Chef d'orchestre: Deux noyaux isolés (phase et neutre) + un noyau terrestre nu.
Gaine: Orange PVC pour la visibilité et la résistance environnementale.
Applications: Idéal pour les installations fixes dans les bâtiments commerciaux, les systèmes d'énergie renouvelable et les conduits souterrains.
3.2 Test de l'intégrité de la gaine
Ce câble subit tous les tests susmentionnés pour garantir que sa gaine répond aux exigences en AS / NZS 5000.1. Par exemple, sa gaine en PVC orange est testée pour la résistance aux UV, la résistance à l'abrasion et le retard de flamme, ce qui le rend adapté aux applications extérieures et industrielles.
4. Implications du marché de la conformité AS / NZS 5000.1
4.1 Avantage concurrentiel
Fabricants commeChangzhou Annett Cable Co., Ltd.etGroupe de câbles QinshanLevier AS / NZS 5000.1 Conformité pour obtenir un avantage concurrentiel sur le marché australien. LeurCâbles d'alimentation PVC SAA XLPEetCâbles circulaires oranges de 10 mmsont fiables pour leur fiabilité et leur sécurité.
4.2 Considérations de prix
LeAS / NZS 5000.1 Prix du câble XLPEreflète le coût des matériaux de haute qualité et des tests rigoureux. Bien que les câbles conformes puissent avoir un coût initial plus élevé, leur durabilité et leur sécurité réduisent les dépenses d'entretien à long terme.
4.3 durabilité
AS / NZS 5000. 1- Les câbles conformes utilisent souvent des matériaux recyclables comme PVC et XLPE, s'alignant avec les objectifs de durabilité de l'Australie.
5. Applications de AS / NZS 5000. 1- Câbles conformes
5.1 Utilisation industrielle et commerciale
Opérations minières: Les câbles blindés résistent à la contrainte mécanique et fournissent des performances fiables dans des environnements dangereux.
Centres de données: Les gaines ignifuges protègent l'équipement sensible contre les risques d'incendie.
5.2 Systèmes d'énergie renouvelable
Les fermes solaires et les éoliennes utilisentCâbles circulaires oranges de 10 mmPour leur résistance aux UV et leur durabilité, assurer un fonctionnement sûr dans les endroits éloignés.
5.3 Infrastructure publique
Les installations souterraines dans les zones urbaines comptent surCâbles d'alimentation PVC SAA XLPEpour leur résistance chimique et leur conformité aux réglementations de sécurité.
