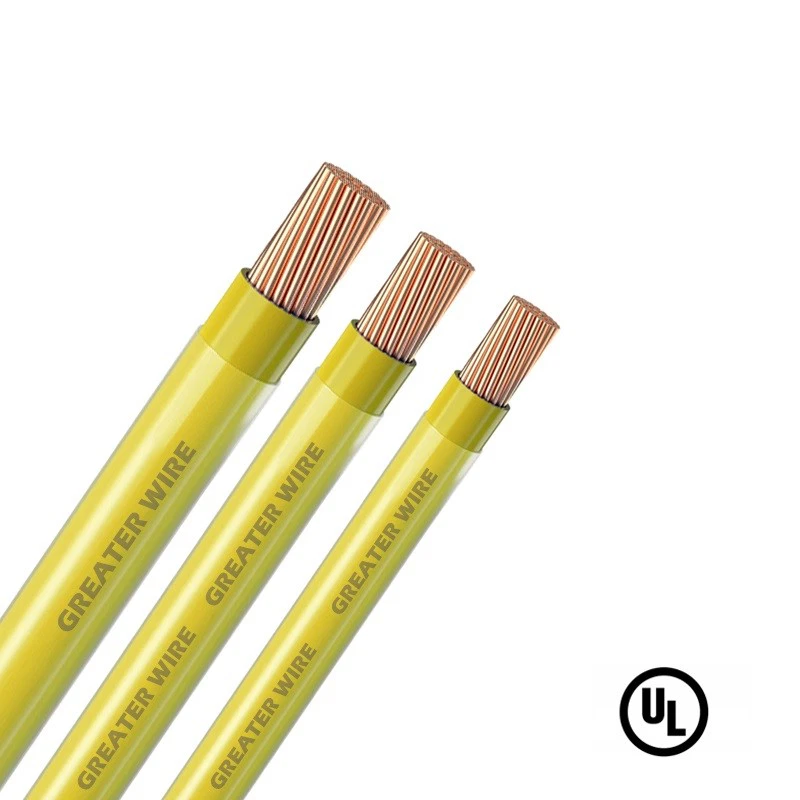

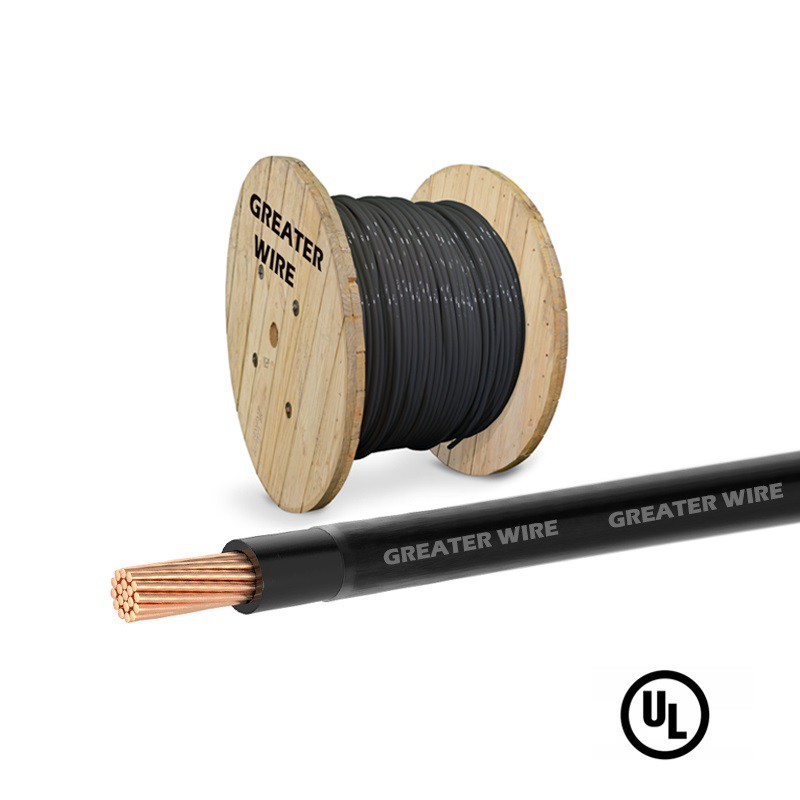

Fil de construction en cuivre Thhn / Thwn

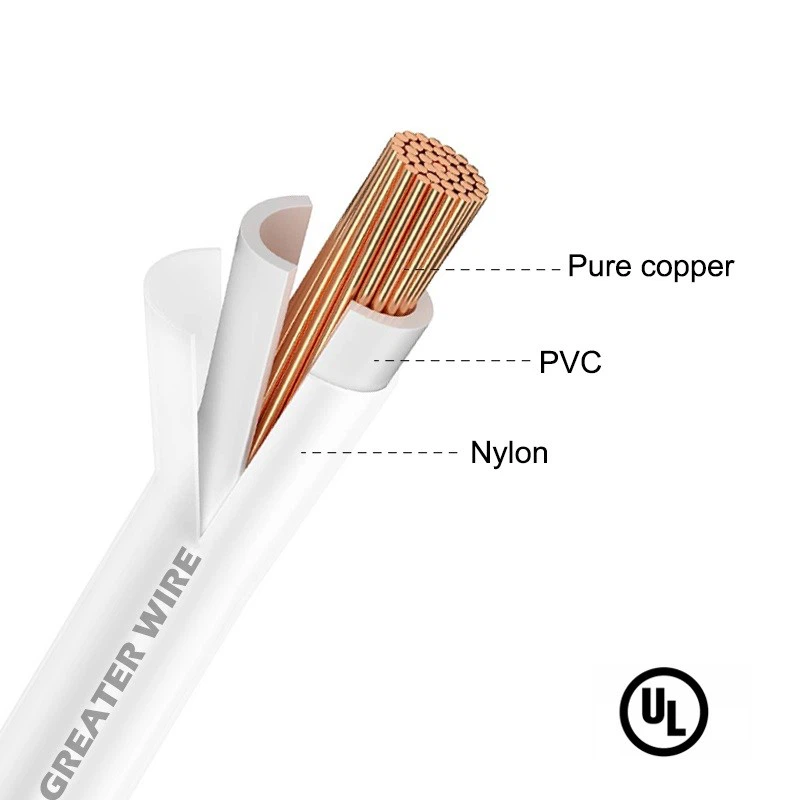

Le fil de construction en cuivre Thhn / Thwn est un conducteur de cuivre, une isolation en PVC et une gaine en nylon. Les conducteurs Thhn / Thwn sont fabriqués avec du cuivre dessiné doux. Tailles 14 à 4 / 0 AWG Utilisez un échangeur d'emboutissant combinée, tandis que 250 KCMIL et des tailles plus grandes utilisent un échangement de cuivre comprimé. 14AWG à 10AWG sont des conducteurs solides ou bloqués, et plus de 8AWG sont des conducteurs bloqués. Le fil est recouvert d'une isolation en PVC résistante à la chaleur et à l'humidité avec une veste en nylon globale en utilisant la technologie. Disponible en noir, blanc, rouge, bleu, violet, vert, jaune, orange, marron et gris. Également disponible en configurations rayées. Certaines couleurs sont soumises à la quantité d'ordre économique.

Application

Thhn Wire est conçu selon le Code national de l'électricité (NEC) et répond aux normes de l'industrie, garantissant son aptitude à utiliser dans différents projets de construction et de câblage. THHN / THWN a une excellente élasticité, qu'elle soit humide ou sèche, avec des limites de température ne dépassant pas 90 degrés, ou en présence d'huile ou de liquide de refroidissement ne dépassant pas 75 degrés. La tension nominale est de 600 volts, ce qui est suffisant pour répondre aux exigences électriques standard et fournir une transmission de puissance fiable dans une variété d'applications. Les fils THHN sont très adaptables, que ce soit dans les bâtiments commerciaux, les installations industrielles ou les bâtiments résidentiels, offrant une flexibilité pour les installations électriques dans une variété d'environnements et conviennent également aux machines et équipements industriels avancés.

Fonctionnalité

Lex
● Normes UL 83, 758, 1063 et 1581
● CSA C22.2 n ° 75, tailles en nylon T90 via 1000 kcmil
● ft 2 - Toutes les tailles
● Résistant au soleil - tailles 8 AWG et plus grandes
● Rohs / Reach conforme
● Certification UL & BPS
● THHN ORT90 Emplacements en nylon à sec pour ne pas dépasser 90 degrés C
● Les emplacements humides de ne pas dépasser les emplacements de 75 degrés ou secs ne dépassent pas 90 degrés ou les emplacements ne dépassent pas 75 degrés lorsqu'ils sont exposés à l'huile
● Thwn -2- Les emplacements Wetordry ne dépassent pas 90 degrés ou les emplacements ne dépassent pas 75 degrés lorsqu'ils sont exposés à l'huile

Certification

Nos produits ont obtenu diverses certifications internationales prestigieuses, notamment UL, TUV, UE CPR, CE, ROHS et autres.

Emballer

THHN wire package

Ligne de production

Le plus grand fabricant de câbles et de câbles est une intégration des usines intelligentes et numériques conçues pour augmenter la vitesse de production et, plus important encore, assurez les normes de qualité la plus élevée, avec une précision automatisée d'équipement de production jusqu'à 0. 002 mm. Chaque câble produit subit une inspection complète de 100% tout au long du processus de production et d'inspection, créant une nouvelle ère de précision et d'efficacité. La configuration avancée élimine les erreurs et défauts inhérents associés à l'assemblage manuel, en s'appuyant sur la promesse de livrer un produit avec une fiabilité inégalée.

Cas

Company cases

Partenaire

greater wire Partner

FAQ

Q: Pouvez-vous utiliser un fil solide et échoué ensemble?

R: Lorsque vous avez besoin de connecter du fil solide et du fil échoué, utilisez des connecteurs conçus pour accueillir les deux types. La compatibilité de la taille du fil doit également être prise en compte, en veillant à ce que les fils solides et échoués connectés soient de la même jauge ou de la même taille. Assurez-vous également que les connecteurs utilisés sont évalués pour la tension et les niveaux de courant présents dans le circuit.

Q: Pouvez-vous utiliser du fil échoué pour une prise?

R: Oui, vous pouvez utiliser du fil torsadé pour les prises électriques, mais les codes et normes électriques doivent être suivis pour assurer une installation sûre et conforme.

Q: Puis-je utiliser du fil échoué pour le câblage de la maison?

R: Oui, vous pouvez utiliser du fil torsadé pour le câblage intérieur, qui est une pratique courante dans les installations électriques résidentielles. Composé de plusieurs petits fils plus petits tordus ou tressés ensemble, le fil torsadé offre une plus grande flexibilité pour le câblage intérieur.

étiquette à chaud: UL BPS Certificated Thhn / Thwn Copper Building Wire, China UL BPS Certificated Thhn / Thwn Copper Building Wire Fabricants, fournisseurs, usine

217

Fil électrique thermoplastique sans plomb résistant à la chaleur avec gaine en nylon (Thhn / Thwn -2). 600V. 90 degrés
Taille du conducteur		Non et diamètre nominal de fil	Épaisseur de paroi		Diamètre global approximatif	Résistance à l'isolation minimale	* Ampleur		Poids nominal du câble
(mm)	(AWG)	(mm)	PVC (MM)	Nylon (mm)	(mm)	MΩ / km	À 90 degrés humides	90 degrés secs	Kg / km
							Réprimandé	Thhn
Solide
1,6 mm	14	1x1,60 mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 mm	12	1x2. 00 mm	0.4	0.10	3.00	110	40	40	33.57
2,6 mm	10	1x2,60 mm	0.5	0.10	3.80	120	55	55	55.78
3,2 mm	8	1x3,20 mm	0.8	0.13	5.06	120	75	75	88.33
Échoué
2. 0 mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5 mm²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5 mm²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14 mm²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22 mm²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 mm²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38 mm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50 mm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60 mm²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80 mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 mm²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125 mm²	250 MCM	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150 mm²	300 MCM	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 MCM	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200 mm²	400 MCM	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 MCM	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250 mm²	500 MCM	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 MCM	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 mm²	650 MCM	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 MCM	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 mm²	800 MCM	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 mm²	1000 MCM	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Normes de référence: PEC, NEC (basée sur une température ambiante de 30 degrés)
