1.xhhw Construction de fil et avantages de matériau
Composants de base
Conducteur: Les conducteurs de cuivre XHHW offrent une conductivité optimale (100% IACS) avec diverses tailles AWG disponibles
Isolation: Le polyéthylène réticulé (XLPE) fournit:
Stabilité thermique jusqu'à 90 degrés humides / 150 degrés secs
Résistance chimique
Ténacité mécanique
Veste: Composés ignifuges et ignifuges et résistants au soleil
La synergie entre ces composants crée des solutions de câblage répondant aux exigences strictes de fil XHHw 600 V et 1000V sur plusieurs applications.
2.UV Radiation: Menaces de câbler l'isolation
2.1 Comprendre la dégradation des UV
Le rayonnement ultraviolet (290-400} nm longueur d'onde) initie des réactions photochimiques dans les polymères à travers:
Scmission de la chaîne (panne moléculaire)
Processus d'oxydation
Crate de surface / fissuration
2.2 Conséquences pour les systèmes électriques
Isolation Brittleness conduisant à la fissuration
Réduction de la résistance diélectrique
Absorption de l'eau accrue
Vieillissement thermique accéléré
Les fils traditionnels isolés en PVC affichent généralement 40-60% de dégradation UV plus rapide par rapport aux homologues XHHW.
3. Mécanismes de résistance aux UV de l'isolation XHHW
3.1 Améliorations de la structure moléculaire
Densité de réticulation: Réseau tridimensionnel de XLPE:
Augmente l'énergie de liaison de 80-90 kcal / mol (pvc) à 100-110 kcal / mol
Réduit la formation de radicaux libres de 65%
Stabilisateurs UV: Additifs propriétaires, notamment:
Stabilisateurs d'éclairage amine entravés (HALS)
Carbon Black (2-3% Concentration)
Absorbants de benzotriazole
3.2 Validation des performances
Les tests standard par UL 44 / UL 1277 comprennent:
720- Hour Exposition UV (quv accélération de l'altération)
Rétention à 100% des propriétés d'allongement
<15% change in tensile strength
Field studies show XHHW-2 AWG cable maintains >95% d'intégrité d'isolation originale après 15 ans en lumière directe du soleil.
4.Cey Spécifications et cotes de fil XHHW
Classifications de tension
| Taper | Cote de tension | Applications communes |
|---|---|---|
| Xhhw | 600V | Circuits de branche commerciaux |
| Xhhw -2 | 1000V | Fermes solaires, mangeoires industrielles |
| 2AWG XHHW Cuivre 1000V | 1000V | Distribution à courant élevé |
Cotes de température
Emplacements humides: 75 degrés
Emplacements secs: 90 degrés
Surcharge d'urgence: 150 degrés (max 100 heures / an)
Certifications
UL 44 / UL 1277
CSA C22.2 n ° 38
MSHA / NEC 2023 conforme
5............. ce
Métriques de résistance aux UV
| Propriété | Xhhw | Thhn | PVC | Rhh |
|---|---|---|---|---|
| Stabilité UV (heures à l'échec) | 5,000+ | 1,200 | 800 | 3,000 |
| Taux de propagation des fissures | 0. 02 mm / an | 0. 15 mm / an | 0. 25 mm / an | 0. 08 mm / an |
| Absorption d'eau | <0.1% | 0.4% | 0.6% | 0.2% |
Analyse des coûts du cycle de vie
34% de coûts d'entretien inférieurs par rapport à THHN sur 20 ans
La durée de vie de 19% plus longue par rapport à RHH
Réduction de 62% des échecs liés aux UV par rapport à la moyenne de l'industrie
6. Solutions spécifiques à l'application

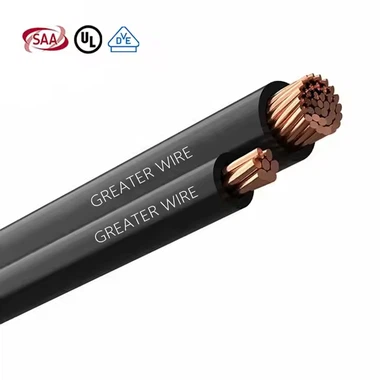

6.1 Systèmes d'énergie solaire (2AWG XHHW Copper 1000V)
Gère les circuits de chaîne 1000vdc
La stabilité des UV correspond 25- Garanties du panneau d'année
-40 degré à 90 degrés de gamme opérationnelle
6.2 Pays de câbles industriels (XHHW -2 Cable AWG)
Résiste à l'exposition chimique + UV
Prend en charge les systèmes de phase à phase 1000v
50% de dissipation de chaleur plus rapide contre THHN
6.3 Installations de traitement de l'eau (fil XHHW 600V)
Note de submersion: 72 heures à 1 m de profondeur
Passe IEEE 383 Test de flamme verticale
Compliance 100% ROHS
7.Installation des meilleures pratiques
Atténuation de l'exposition aux UV
Exigences du conduit: aucune pour la protection UV (NEC 310.10 (g))
Enterrement direct: approuvé avec une note humide à 90 degrés
Installations aériennes: utilisez des câbles de messagerie résistants aux UV
Techniques de terminaison
Utilisez des pattes de compression évaluées pour xlpe
Maintenir un rayon de virage minimum (6x OD pour 2AWG)
Appliquer un composé antioxydant pour les connexions en cuivre
8. Développements de future
XLPE nano-enhancé (version 2025):
40% amélioré la résistance aux UV
Force diélectrique 500 V / μm
Câbles XHHW intelligents avec capteurs UV
Formulations XLPE à base de bio
