L’énergie solaire est une source d’énergie fantastique et durable, en particulier pour les applications hors réseau ou les petits appareils. Charger une batterie 6V avec un panneau solaire nécessite une attention particulière à la fois à la taille du panneau solaire et au câble solaire qui sera utilisé pour les connecter. Dans cet article, nous explorerons les facteurs clés impliqués dans la sélection du bon panneau solaire pour une batterie 6 V, y compris la taille requise, la puissance de sortie et le fil solaire approprié pour garantir des performances optimales.
Comprendre l'énergie solaire et la charge des batteries
Avant de plonger dans les détails de la sélection d'un panneau solaire pour une batterie 6 V, il est important de comprendre les bases des systèmes d'énergie solaire. Un panneau solaire produit de l'électricité en convertissant la lumière du soleil en énergie continue (DC). La quantité d'énergie générée dépend de plusieurs facteurs tels que l'efficacité du panneau, l'intensité de la lumière solaire et la taille du panneau.
Une batterie 6 V est une batterie relativement petite, couramment utilisée dans des applications telles que les lampes de jardin, les petits appareils alimentés à l'énergie solaire ou les systèmes d'alimentation de secours. Pour charger correctement une batterie 6V, vous aurez besoin d’un panneau solaire capable de fournir la bonne tension et le bon courant. La clé pour sélectionner le bon panneau solaire réside dans la compréhension des besoins en énergie de la batterie, de la puissance du panneau solaire et du rôle du câble solaire dans le système.
Calcul de la taille du panneau solaire pour une batterie 6V
La taille du panneau solaire nécessaire pour charger une batterie 6 V dépend de plusieurs facteurs, notamment la capacité de la batterie, le temps de charge, l'efficacité du panneau solaire et la quantité moyenne d'ensoleillement disponible.
1. Capacité de la batterie (Ah)
La première étape pour déterminer la taille correcte du panneau solaire consiste à connaître la capacité de votre batterie 6 V, généralement exprimée en ampères-heures (Ah). Par exemple, si vous disposez d'une batterie 6V d'une capacité de 4Ah, la batterie peut stocker 24 wattheures d'énergie (puisque 6V × 4Ah=24Wh).
La capacité vous aide à estimer la quantité d’énergie nécessaire pour charger complètement la batterie, et la taille du panneau solaire devra répondre ou dépasser cette demande.
2. Puissance de sortie du panneau solaire (W)
Ensuite, déterminez la puissance de sortie du panneau solaire, généralement mesurée en watts (W). La puissance de sortie d'un panneau solaire est généralement indiquée par le fabricant et correspond à la quantité d'énergie que le panneau génère par heure dans des conditions d'ensoleillement idéales.
Par exemple, un panneau solaire de 6 V peut avoir une puissance de 5 W, ce qui signifie qu’il peut produire 5 watts de puissance par heure en plein soleil. Pour charger une batterie 6 V, 4 Ah d'une capacité de 24 Wh, un panneau solaire de 5 W prendrait environ 5 heures de bon soleil pour charger la batterie (24 Wh ÷ 5 W=4,8 heures).
3. Considérez les pertes d’efficacité
Dans des conditions réelles, la recharge n’est pas efficace à 100 %. Il existe des pertes dues à des facteurs tels que la résistance du câble, l’ombrage et l’efficacité du contrôleur de charge. En règle générale, il est prudent de supposer un facteur d'efficacité de 75-85 % pour la plupart des systèmes solaires. Pour compenser ces pertes, il est souvent recommandé d'augmenter la taille du panneau solaire d'environ 20-30 %.
Par exemple, pour charger la batterie 6 V, 4 Ah dans un laps de temps raisonnable (5-6 heures), vous aurez peut-être besoin d'un panneau solaire de 6 V évalué à 6 W ou plus, en fonction de l'efficacité de l'installation.
4. Disponibilité de la lumière du soleil
La quantité de lumière solaire disponible dans votre emplacement joue également un rôle important. Les heures d'ensoleillement maximales font référence au nombre d'heures dans une journée pendant lesquelles le panneau solaire reçoit la lumière directe du soleil et sans obstruction. Dans de nombreuses régions, cela peut varier de 3 à 6 heures par jour, selon la situation géographique et la saison. Pour garantir une charge suffisante, il est important de tenir compte de ces conditions variables.
Par exemple, si vous vivez dans une région avec un ensoleillement limité (3 heures par jour), un panneau de 6 W peut prendre plus de temps pour charger la batterie 6 V que si vous vivez dans une zone avec plus de soleil (6 heures par jour).

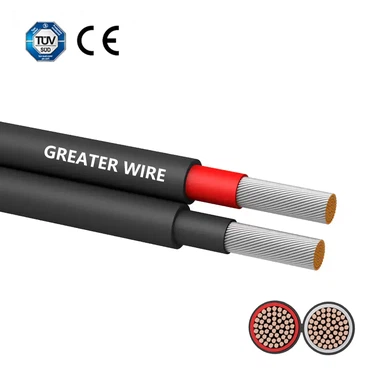

Choisir le bon câble solaire pour votre système
Une fois que vous avez déterminé la taille du panneau solaire, l'étape suivante consiste à choisir le câble solaire approprié pour connecter votre panneau solaire à la batterie 6V. Le câble solaire transporte l'électricité générée par le panneau solaire jusqu'à la batterie, et il est important de choisir la bonne taille de câble pour garantir un transfert d'énergie efficace et éviter la surchauffe.
1. Taille du câble
La taille du câble solaire dont vous avez besoin dépend du courant généré par votre panneau solaire. Le courant est calculé en divisant la puissance du panneau (en watts) par la tension (en volts). Pour un panneau de 6W à 6V, le courant sera :
Courant (A)=Puissance (W)/Tension (V)=6W/6 V=1A
Dans ce cas, le câble solaire doit pouvoir supporter au moins 1 ampère de courant. Un câble solaire de 2,5 mm² ou 4 mm² est couramment utilisé pour les petits systèmes solaires, comme celui décrit, car ils peuvent gérer des courants allant jusqu'à 10 A en toute sécurité. Le câble solaire doit également être conçu pour une utilisation en extérieur et être résistant aux UV, à l’eau et aux variations de température.
2. Tension nominale
Assurez-vous que la tension nominale du câble solaire correspond ou dépasse la tension de votre système. Pour un système 6 V, les câbles solaires sont généralement évalués pour 600 V ou 1 000 V, ce qui est plus que suffisant pour votre application. La tension nominale du fil solaire garantit que l'isolation résistera aux conditions électriques du système.
3. Longueur du câble
La longueur du câble solaire affecte à la fois la chute de tension et l'efficacité globale du système. Plus le câble est long, plus la chute de tension est importante. Pour minimiser les pertes d'énergie, utilisez la longueur de câble la plus courte possible ou utilisez des câbles de plus gros calibre (par exemple, 4 mm² au lieu de 2,5 mm²) pour des longueurs plus longues.
Pour les courtes distances (moins de 10 mètres), des câbles de 2,5 mm² suffisent généralement pour un système sur batterie 6V. Pour des distances plus longues ou des courants plus élevés, des câbles de 4 mm² ou 6 mm² peuvent être nécessaires.
