Dans la conception et l'installation d'un système d'énergie solaire, les câbles et fils solaires jouent un rôle crucial dans la transmission de l'électricité des panneaux solaires à l'onduleur, au stockage de la batterie et, finalement, au foyer ou au réseau. L’un des éléments clés de tout système d’énergie solaire est la sélection du câble solaire approprié, capable de supporter en toute sécurité la charge électrique attendue, sans provoquer de chute de tension excessive ni de surchauffe.
Une question courante qui se pose lors de la conception d’une installation solaire est la suivante : quelle quantité de kilowatts (kW) un câble solaire de 6 mm peut-il supporter ? Il s'agit d'une considération importante car la sélection de la bonne taille de câble garantit la sécurité, la fiabilité et l'efficacité du système. Dans cet article, nous approfondirons les spécificités des câbles solaires, comment déterminer la capacité de charge d'un câble solaire de 6 mm et les facteurs qui influencent la capacité en kW du fil solaire.
Comprendre les câbles solaires et les fils solaires
Avant de calculer la quantité de kW qu'un câble solaire de 6 mm peut supporter, comprenons d'abord ce que sont les câbles solaires et les fils solaires, et pourquoi ils sont essentiels à un système solaire.

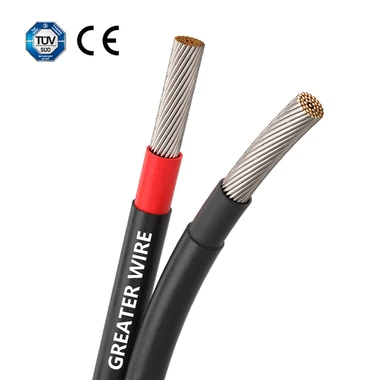

Câble solaire: Un câble solaire est un câble électrique spécialisé conçu pour être utilisé dans les systèmes photovoltaïques (PV). Les câbles solaires sont constitués de conducteurs en cuivre ou en aluminium et sont isolés avec des matériaux tels que le polyéthylène réticulé (XLPE) ou l'éthylène tétrafluoroéthylène (ETFE). Ces matériaux sont conçus pour résister à des conditions environnementales difficiles, notamment l’exposition aux UV, aux températures extrêmes et à l’humidité, tout en offrant des performances électriques élevées.
Fil solaire: Le fil solaire fait référence aux conducteurs individuels à l’intérieur du câble solaire qui transportent le courant électrique. Le fil est généralement codé par couleur (rouge pour le positif et noir pour le négatif) pour indiquer la polarité. La taille du fil, généralement mesurée en millimètres carrés (mm²), détermine la capacité de transport de courant, et donc la quantité de puissance (en kW) que le fil peut transmettre.
Dans toute installation solaire, la sélection de la bonne taille de câble est cruciale pour garantir la transmission sûre du courant électrique des panneaux solaires aux autres composants, tels que les onduleurs, les batteries ou le réseau.
Que signifie un câble solaire de 6 mm ?
Un câble solaire de 6 mm fait référence à un câble qui a une section transversale de 6 mm². Cette mesure indique l'épaisseur ou le diamètre du conducteur du fil. La taille du fil détermine la quantité de courant (mesurée en ampères) qu'il peut transporter sans surchauffe, ainsi que la puissance maximale (mesurée en kilowatts ou kW) qui peut être transmise en toute sécurité.
Cependant, la capacité électrique d'un câble solaire de 6 mm dépend de plusieurs facteurs, notamment du matériau du fil (cuivre ou aluminium), de la tension du système, de la température ambiante et du matériau isolant. Le principe de base est que des câbles plus gros peuvent transporter plus d’ampères et, par conséquent, plus de kilowatts de puissance.
Déterminer la quantité de kW qu'un câble solaire de 6 mm peut gérer
Pour déterminer la puissance (en kW) qu'un câble solaire de 6 mm peut gérer, nous devons prendre en compte les facteurs suivants :
Matériau conducteur: Cuivre vs Aluminium
Tension nominale du système
Température ambiante
Longueur du câble
Considération de chute de tension
Explorons ces facteurs en détail.
1. Matériau du conducteur : Cuivre ou Aluminium
Le matériau du conducteur est l’un des principaux facteurs affectant la capacité de transport de courant du fil solaire.
Câble solaire en cuivre: Le cuivre est le matériau conducteur le plus couramment utilisé en raison de sa conductivité électrique supérieure. Il peut transporter plus de courant que l’aluminium de même taille, ce qui fait du cuivre le choix privilégié pour les systèmes solaires résidentiels et commerciaux. Pour un câble solaire en cuivre de 6 mm, l'intensité admissible (capacité de transport de courant) peut varier de 40 à 50 ampères en fonction des conditions d'isolation et de température.
Câble solaire en aluminium: L'aluminium est moins cher que le cuivre mais a une conductivité plus faible. En conséquence, les câbles en aluminium nécessitent une section transversale plus grande pour transporter le même courant. Pour un câble solaire en aluminium de 6 mm, l'intensité admissible est généralement inférieure, environ 30 à 40 ampères.
Étant donné que le cuivre offre une meilleure conductivité, nous supposerons dans cet exemple des câbles solaires en cuivre, qui peuvent supporter en toute sécurité 40 à 50 ampères.
2. Tension nominale du système
La tension du système solaire joue un rôle essentiel dans la détermination de la quantité d'énergie qu'un câble solaire de 6 mm peut transmettre. Dans un système solaire, la puissance (P) est le produit de la tension (V) et du courant (I) :
P=V×I
Ainsi, pour le même courant, une tension système plus élevée vous permet de transmettre plus de puissance.
Système 12 V: Dans un système 12V, le courant est généralement plus élevé pour la même puissance. Si le câble solaire de 6 mm peut supporter 50 ampères, la puissance maximale qu’il peut transporter serait :
P{{0}}V×50A=600W (0,6 kW)
Système 24 V: Dans un système 24V, le courant est plus faible. Si le câble solaire en cuivre de 6 mm peut encore supporter 50 ampères, la puissance maximale qu'il peut transporter serait :
P=24V×50 A=1200W (1,2 kW)
Système 48 V: Pour un système 48 V, le besoin en courant diminue encore plus. Si le câble en cuivre de 6 mm peut supporter 50 ampères, la capacité électrique est :
P=48V×50A=2400W (2,4 kW)
Système 600 V: Les systèmes haute tension (tels que 600 V) sont couramment utilisés pour les grandes installations solaires. Si le câble solaire en cuivre de 6 mm peut transporter 50 ampères, la puissance maximale qu'il peut transporter est :
P=600V×50 A=30,000W (30 kW)
Ainsi, la puissance (en kW) qu'un câble solaire de 6 mm peut transmettre dépend de la tension du système. Plus la tension est élevée, plus la puissance pouvant être transmise pour le même courant est importante.
3. Température ambiante et type d'isolation
La température ambiante et le type d'isolation du câble affectent son intensité admissible. Dans les environnements à haute température, la capacité de transport de courant du câble est réduite. Par exemple, un câble solaire de 6 mm conçu pour 90 degrés dans des environnements plus froids peut supporter 50 ampères, mais dans un environnement à 40 degrés, l'intensité admissible peut chuter, nécessitant une taille de câble plus grande pour la même charge.
De plus, le type d'isolation (tel que XLPE ou ETFE) joue un rôle dans la détermination de la température maximale que le câble peut supporter. Les câbles dotés de matériaux isolants de meilleure qualité peuvent généralement supporter des températures plus élevées sans risque de dommages, leur permettant ainsi de transporter plus de courant.
4. Prise en compte de la longueur du câble et de la chute de tension
La chute de tension est une réduction de tension qui se produit lorsque le courant électrique circule dans le fil, principalement en raison de la résistance du fil. Plus le fil est long, plus la chute de tension est importante. Pour minimiser ce problème, il est important de garder les câbles aussi courts que possible ou d'utiliser des câbles plus gros si le câble est long.
La chute de tension doit être maintenue au minimum (généralement inférieure à 3 %) pour garantir le fonctionnement efficace du système solaire. Pour les câbles plus longs, un câble solaire plus grand (par exemple, 10 mm² ou 16 mm²) peut être nécessaire pour éviter une chute de tension excessive.
Capacité de traitement de puissance typique d'un câble solaire de 6 mm
Résumons la capacité de tenue en puissance d'un câble solaire en cuivre de 6 mm sous différents systèmes de tension :
Système 12V : Un câble solaire en cuivre de 6 mm peut transporter en toute sécurité environ 0,6 kW (600 W) de puissance.
Système 24V: Pour un système 24 V, un câble solaire en cuivre de 6 mm peut transporter environ 1,2 kW de puissance.
Système 48V: Dans un système 48 V, un câble solaire en cuivre de 6 mm peut transporter environ 2,4 kW de puissance.
Système 600V: Pour un système 600V, un câble solaire en cuivre de 6 mm peut transporter jusqu'à 30 kW de puissance.
