Alors que le monde continue de prêter plus d'attention aux énergies renouvelables, les systèmes solaires photovoltaïques (systèmes PV) sont devenus une solution d'énergie verte importante. Les systèmes photovoltaïques fournissent non seulement une énergie propre aux bâtiments résidentiels et commerciaux, mais jouent également un rôle essentiel dans les centrales photovoltaïques à grande échelle. Dans la connexion électrique des systèmes photovoltaïques, la sélection de câbles et de fils solaires est cruciale. Bien qu'il existe une variété de câbles et de fils disponibles sur le marché, les fils Thwn et les fils PV sont les deux types les plus courants, et ils ont des différences significatives de fonctionnalité, de matériaux et de scénarios d'application.
Dans cet article, nous discuterons en détail des principales différences entre le fil THWN et ** Fire photovoltaïque (fil PV) **, y compris les comparaisons de leurs structures, matériaux, environnement de travail, durabilité, etc., pour aider les lecteurs à choisir celui qui convient à leur propre système électrique du système photovoltaïque.,
1. Qu'est-ce qu'unFil thwn?
Thwn (fil thermoplastique de chaleur et de nylon résistant à l'eau) est un type de fil commun, principalement utilisé dans les systèmes électriques de construction, les applications industrielles et certains systèmes d'alimentation spéciaux. Le fil Thwn est conforme aux normes UL 83 et est largement utilisé dans le câblage intérieur et d'autres environnements qui nécessitent une résistance à l'eau et une résistance à haute température. Les caractéristiques du fil thwn comprennent:
Résistance à haute température: La gaine externe thermoplastique utilisée dans les fils thwn peut résister à des températures plus élevées et peut généralement fonctionner en toute sécurité à une température ambiante de 90 degrés.
Étanche:La couche externe de fils Thwn est recouverte de matériau en nylon résistant à l'eau, qui peut effectivement empêcher l'humidité de pénétrer dans les fils, évitant ainsi les défaillances électriques causées par des environnements humides.
Résistance à l'usure: sa couche extérieure a une certaine résistance à l'usure et convient aux environnements intérieurs ou plus doux.
Portée de l'application:Les fils Thwn sont principalement utilisés dans les applications qui nécessitent une résistance à l'eau et une résistance à la chaleur, et sont couramment utilisées dans le câblage électrique dans les bâtiments résidentiels et commerciaux.
2. Qu'est-ce quefil photovoltaïque(Fil PV)?

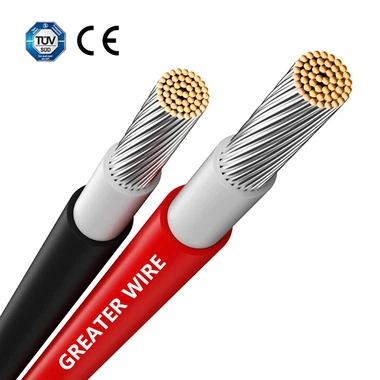

** fil photovoltaïque (fil PV) ** est un fil spécialement conçu pour les systèmes photovoltaïques. Il est principalement utilisé pour connecter les panneaux solaires aux onduleurs et aux systèmes d'alimentation. Par rapport aux fils ordinaires, les fils photovoltaïques ont des normes et des exigences plus strictes pour s'adapter à l'environnement de travail spécial des systèmes solaires. Les caractéristiques des fils photovoltaïques comprennent:
Capacité de transport haute tension:Les fils photovoltaïques sont conçus pour transporter les hautes tensions communes dans les systèmes photovoltaïques, tels que des niveaux de tension 600 V, 1000V ou 1500 V.
Résistance ultraviolette (UV):Les fils photovoltaïques doivent être capables de résister à une exposition prolongée à la lumière directe du soleil, en particulier dans les environnements extérieurs. La gaine externe des fils photovoltaïques est généralement faite de matériaux avec une forte résistance aux UV, qui peut effectivement empêcher le vieillissement causé par le rayonnement UV.
Résistance à haute température et résistance au vieillissement:Les câbles et les fils solaires doivent être capables de travailler de manière stable dans des environnements à haute température, en particulier près de la surface des panneaux solaires, où la température est souvent élevée. De plus, les matériaux des fils photovoltaïques ont généralement une forte résistance au vieillissement.
Résistance à l'eau et résistance à la corrosion:Les fils photovoltaïques doivent avoir une bonne résistance à l'eau et une résistance à la corrosion, en particulier lorsqu'ils sont exposés à des environnements extérieurs pendant de longues périodes.
3. La principale différence entre le fil Thwn et le fil photovoltaïque (fil PV)
3.1 Normes de conception et scénarios d'application
Fil thwn:Le fil Thwn est principalement conçu pour les installations électriques intérieures ainsi que pour des environnements d'extérieur légers. Il convient à une utilisation dans des conditions climatiques légères, en particulier pour la transmission de puissance à l'intérieur des bâtiments. En termes d'environnement d'utilisation, les fils Thwn conviennent à la transmission d'alimentation et à la connexion de l'équipement, tels que les appareils électroménagers, les cartes de distribution électrique, etc.
Fils photovoltaïques:Les fils photovoltaïques sont spécialement conçus pour les systèmes photovoltaïques et se conforment à l'environnement de travail unique des systèmes photovoltaïques. Non seulement il peut résister à des tensions plus élevées, mais elle doit également être résistante aux rayons ultraviolets, aux températures élevées et au vieillissement. Par conséquent, les fils photovoltaïques sont souvent utilisés pour la transmission d'alimentation des panneaux photovoltaïques aux onduleurs, aux batteries et autres équipements. Les fils photovoltaïques sont principalement utilisés dans les environnements extérieurs, en particulier dans des endroits avec une exposition à long terme à la lumière du soleil et aux conditions météorologiques extrêmes.
3.2 Matériaux et résistance aux intempéries
Matériau du fil thwn:La couche externe de fil Thwn est généralement recouverte de matériau en nylon, qui a une meilleure résistance à l'eau et une résistance à haute température. Cependant, sa résistance aux rayons UV et au vieillissement n'est pas aussi bonne que celle des fils photovoltaïques. Par conséquent, les fils Thwn conviennent généralement aux environnements intérieurs plus doux ou aux zones abritées.
Matériaux de fils photovoltaïques:La gaine externe des fils photovoltaïques est généralement en polyéthylène (PE) ou en polyéthylène réticulé (XLPE). Ces matériaux peuvent résister à un rayonnement ultraviolet élevé, résistent au vieillissement et résistent aux températures élevées et ont de bonnes performances lorsqu'ils sont utilisés à l'extérieur pendant longtemps. Excellente résistance à la corrosion. Par conséquent, les fils photovoltaïques sont considérés comme la meilleure option pour les environnements extrêmes tels que l'exposition extérieure au soleil.
3,3 Niveau de tension
Fil thwn:Le fil Thwn convient généralement aux systèmes avec des niveaux de tension de 600 V et en dessous. Il convient à une utilisation dans les systèmes électriques de construction à basse tension et ne convient donc pas aux systèmes photovoltaïques nécessitant des capacités de transport haute tension.
Fil photovoltaïque (fil PV):Le niveau de tension des fils photovoltaïques est généralement de 1000 V ou 1500 V. En particulier dans les systèmes photovoltaïques à plus grande échelle, les fils photovoltaïques doivent être capables de résister à des tensions élevées et une transmission d'alimentation longue distance des panneaux solaires aux onduleurs. La capacité de transport à haute tension des fils photovoltaïques est l'une de ses principales caractéristiques.
3.4 Exigences de sécurité et de réglementation
Fil thwn:Thwn Wire répond aux normes UL 83 et convient au câblage électrique général. Sa conception se concentre principalement sur la transmission de puissance dans les maisons et les bâtiments commerciaux, en particulier dans les environnements secs ou tempérés. Bien qu'il résiste aux températures élevées et à l'eau, il a une résistance aux UV limitée, il nécessite donc des soins spéciaux lors de l'utilisation à l'extérieur.
Fil photovoltaïque (fil PV):Le fil photovoltaïque doit se conformer à des normes internationales plus strictes, telles que UL 4703, CEI 60216, etc. Sa conception prend en compte l'exposition à long terme aux conditions météorologiques extrêmes, il a donc une sécurité plus élevée et peut effectivement empêcher le vieillissement causé par des rayons ultraviolets, des pluies et des températures élevées.
3.5 Flexibilité et adaptabilité
Fil thwn:Le fil Thwn offre généralement une bonne flexibilité et une bonne facilité d'installation en raison de sa gaine extérieure relativement légère et de sa durabilité modérée. Il convient aux applications intérieures, mais dans certains environnements d'installation qui nécessitent des mouvements fréquents ou des flexions, le fil thwn n'est pas toujours le meilleur choix.
Fil photovoltaïque (fil PV):Le fil photovoltaïque a généralement une forte flexibilité et convient aux environnements d'installation qui nécessitent un grand rayon de flexion. Le fil photovoltaïque fonctionne bien dans l'installation de certains systèmes photovoltaïques extérieurs, en particulier dans des environnements complexes qui nécessitent des réglages ou un câblage fréquents.
3.6 Coût et installation
Fil thwn:Le fil Thwn est relativement faible, facile à installer et adapté aux systèmes électriques conventionnels. Il convient au câblage électrique conventionnel dans les maisons ou les bâtiments commerciaux.
Fils photovoltaïques (fil PV):Étant donné que les fils photovoltaïques doivent résister à des tensions plus élevées, un rayonnement ultraviolet et des conditions climatiques extrêmes, les matériaux et les processus de fabrication sont généralement plus complexes, de sorte que le coût des fils photovoltaïques est généralement plus élevé. Néanmoins, il n'y a pas de substitut aux performances et à la sécurité des fils photovoltaïques dans les systèmes photovoltaïques extérieurs.
4. Suggestions de sélection des fils Thwn et des fils photovoltaïques (fil PV)
Lors du choix du bon fil, il est important de considérer quelques facteurs clés:
4.1 Environnement d'utilisation
Si le fil est principalement utilisé pour le câblage électrique intérieur ou fonctionne dans un environnement doux et ne fonctionne pas à haute tension, le fil thwn peut être un choix économique et pratique. Et si le fil doit être utilisé à l'extérieur, en particulier dans les environnements exposés à la lumière du soleil ou à une exposition à long terme au mauvais temps, le fil photovoltaïque (fil PV) est un choix plus approprié.
4.2 Exigences de tension
Les systèmes photovoltaïques impliquent généralement une transmission haute tension (comme 1000V ou 1500 V), donc le choix de fils photovoltaïques conçu pour une haute tension est la clé pour assurer un fonctionnement sûr et stable du système. Le fil Thwn ne convient qu'aux applications basse tension (sous 600 V) et ne convient donc pas aux systèmes photovoltaïques haute tension.
4.3 Coût et performance
Bien que le coût des fils photovoltaïques soit plus élevé, son excellente résistance aux UV, résistance élevée à la température et résistance au vieillissement peuvent étendre efficacement la durée de vie du système photovoltaïque et réduire les coûts de maintenance. Dans l'investissement à long terme, il peut être plus économique et plus sûr de choisir des fils photovoltaïques.
