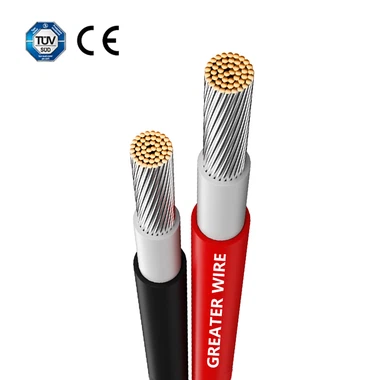

Dans les systèmes d'énergie solaire, les câbles solaires jouent un rôle central dans le transfert efficace d'énergie des panneaux solaires à l'onduleur et par la suite au réseau de réseau ou d'énergie. Le câble PV 1- F, un type de fil solaire, est largement utilisé en raison de son excellente isolation, de sa résistance aux rayons UV, de sa tolérance à haute température et de son durabilité. Comprendre les méthodes de pose appropriées des câbles PV 1- et leur besoin de protection spéciale est essentiel pour assurer les performances, la sécurité et la fiabilité à long terme des systèmes d'énergie solaire.
Cet article traite des méthodes de pose recommandées pour les câbles PV 1- F, les conditions qui peuvent nécessiter une protection spéciale et les meilleures pratiques pour gérer les fils solaires pendant l'installation.
1. Comprendre les caractéristiques clés dePV 1- F Cableau
Avant de plonger dans les méthodes de pose, il est important de comprendre pourquoiPV 1- f câblessont idéaux pour une utilisation dans les applications solaires:
Isolation: PV 1- F Les câbles F sont isolés avec du polyéthylène réticulé (XLPE), un matériau très durable qui fournit une excellente résistance au rayonnement UV, des températures élevées et une contrainte mécanique.
Cote de tension: Ces câbles sont conçus pour gérer les niveaux de tension couramment rencontrés dans les systèmes photovoltaïques (PV), généralement jusqu'à 1, 000 v dc.
Résistance aux UV: La gaine extérieure de PV 1- f câbles est résistante aux UV, ce qui les rend adaptées à une utilisation en plein air, même en lumière directe du soleil.
Résistance aux intempéries: PV 1- F Les câbles peuvent résister à diverses conditions météorologiques, y compris la pluie, la neige et l'humidité, ce qui les rend idéales pour une utilisation dans divers climats.
Flexibilité: Les câbles sont très flexibles, ce qui permet une installation facile dans les systèmes photovoltaïques résidentiels et commerciaux.
Compte tenu de ces caractéristiques, il est crucial d'installer correctement les câbles solaires pour s'assurer qu'ils maintiennent leurs performances à long terme.
2. Méthodes de pose pourPV 1- F Cableau
L'installation de câbles solaires doit suivre des méthodes spécifiques pour assurer la sécurité, l'efficacité et la conformité aux normes électriques locales. Vous trouverez ci-dessous quelques méthodes de pose de clés pour les câbles PV {0}} F dans les systèmes d'énergie solaire.
2.1 Installation souterraine
Dans certains cas, les câbles solaires doivent être posés sous terre pour éviter les conditions environnementales externes ou répondre aux exigences esthétiques ou de sécurité. Lors de l'installation de PV 1- F des câbles sous terre, suivez ces directives clés:
Tranchées: Creusez une tranchée suffisamment profonde pour accueillir le câble et permettez une maintenance future. La tranchée doit être au moins 60 cm (24 pouces) de profondeur pour protéger le câble des dommages physiques. Dans les zones où il y a un risque de creuser ou d'activités de construction, une tranchée plus profonde peut être nécessaire.
Protection des câbles: PV 1- Les câbles F doivent être placés dans des conduits de protection (par exemple, PVC ou conduit HDPE) pour éviter les dommages des roches, des objets tranchants ou des impacts mécaniques. Le conduit doit également être utilisé pour prévenir l'entrée d'humidité, ce qui pourrait endommager l'isolation du câble au fil du temps.
Bande d'avertissement: Après avoir posé le câble et rempli la tranchée, un ruban d'avertissement doit être placé à environ 20 cm (8 pouces) au-dessus du câble pour éviter les dommages accidentels des activités de fouille futures. La bande d'alerte doit être marquée d'un avertissement tel que "ATTENTION - Câble solaire ci-dessous".
Scellage et imperméabilisation: Assurez-vous que les connexions du conduit sont étroitement scellées pour empêcher l'eau d'entrer dans le conduit. Dans des conditions élevées ou humides, envisagez d'utiliser des câbles étanches ou d'appliquer une couche supplémentaire d'étanchéité pour assurer l'intégrité de l'isolation du câble.
2.2 Installation au-dessus du sol
Dans de nombreuses installations d'énergie solaire, les câbles solaires sont posés au-dessus du sol, en particulier lorsqu'ils ont besoin de connecter des panneaux solaires aux onduleurs ou à la grille. Les méthodes suivantes sont utilisées pour l'installation de câbles au-dessus du sol:
Plateaux de câbles: Utilisez des câbles pour prendre en charge les câbles PV {0}} F et empêchez-les de s'affaisser ou d'être exposés à une contrainte mécanique. Les plateaux doivent être solidement fixés à une surface solide, tels que les murs ou la structure du toit, et doivent être conçus pour soutenir le poids des câbles sur toute leur longueur.
Montage sur les toits ou les tableaux solaires: Lors de l'installation de câbles sur les toits ou les tableaux solaires, assurez-vous que les câbles sont acheminés de manière à éviter une exposition directe à une chaleur excessive, à l'humidité ou à la contrainte physique. Fixez les câbles avec des attaches de câble ou des clips, en vous assurant qu'ils ne sont pas pincés, tordus ou pliés au-delà de leur rayon de virage minimum (généralement 8 fois le diamètre du câble).
Évitez la lumière directe du soleil: Même si PV 1-} F Les câbles sont une exposition prolongée et prolongée à la lumière directe du soleil peuvent provoquer une dégradation progressive dans le temps. Utilisez des conduits de câbles ou des plateaux pour protéger les câbles à partir d'une exposition prolongée au soleil, en particulier dans les régions avec un rayonnement UV intense.
Protection contre les dommages physiques: Les câbles au-dessus du sol peuvent être vulnérables aux dommages mécaniques dus aux impacts externes ou à l'abrasion. Lorsque vous posez des câbles au-dessus du sol, utilisez une protection supplémentaire, telle que les conduits protecteurs, les tuyaux en PVC ou les couvertures résistantes à l'abrasion pour protéger les câbles.
2.3 Sur les toits ou les tableaux de panneaux solaires
Pour les installations solaires sur les toits, PV 1- F Les câbles doivent être acheminés en toute sécurité pour les empêcher d'être endommagés par les conditions météorologiques, le vent ou les mouvements accidentels. Voici les meilleures pratiques pour l'installation sur le toit:
Conduits sur le toit: Installez des câbles à l'intérieur des conduits pour les protéger des éléments météorologiques et éviter les dommages causés par la circulation piétonne ou les débris. Assurez-vous que les conduits sont fixes en toute sécurité à la structure du toit pour les empêcher de se déplacer au fil du temps.
Sécuriser les câbles: Utilisez des pinces à câble ou des liens zippés pour fixer les câbles à la réseau solaire ou à la structure du toit. Assurez-vous que les clips sont espacés uniformément pour empêcher les câbles de s'affaisser ou de devenir trop serrés, ce qui pourrait conduire à l'usure.
Évitez la contrainte du câble: N'installez jamais de câbles d'une manière qui les exposerait à une tension excessive, à des virages aigus ou à des plis. Assurez-vous que les câbles suivent un itinéraire lisse et évitez les arêtes vives qui pourraient endommager l'isolation.
2.4 Câbles horizontaux et verticaux
Pour plus grandsystèmes solairesAvec de longs câbles, les câbles peuvent avoir besoin d'être acheminés à la fois horizontalement (dans les bâtiments ou à travers le sol) et verticalement (murs vers le haut ou à travers de hautes structures).
Courses horizontales: Lors de l'exécution de câbles horizontalement, assurez-vous qu'ils sont pris en charge à intervalles réguliers à l'aide de plateaux de câbles ou de supports. Cela empêchera les câbles de s'affaisser ou de devenir excessivement stressés. Les courses de câbles horizontales doivent éviter les zones où elles pourraient être accélérées ou exposées à des dommages mécaniques.
Runs verticaux: Les courses verticales peuvent nécessiter des structures de support supplémentaires, en particulier pour des distances plus longues. Les câbles, les ancres et les supports doivent être utilisés pour s'assurer que les câbles sont correctement fixés et ne subissent pas de tension indue.
3. Protection spéciale pour les câbles PV 1- F
Bien que les câbles PV 1- F soient conçus pour résister à un large éventail de conditions environnementales, certaines situations peuvent nécessiter une protection supplémentaire pour prolonger la durée de vie du câble et garantir des performances optimales.
3.1 Protection contre le rayonnement UV
Alors que les câbles PV 1- F ont une gaine résistante aux UV, une exposition à long terme au soleil direct peut toujours provoquer une certaine dégradation. Pour éviter les dommages causés par le rayonnement UV:
Utilisation de conduits ou de plateaux: Dans les zones à la lumière du soleil intense ou à une exposition extrêmement aux UV, envisagez d'achever les câbles à l'intérieur des conduits ou des plateaux pour les protéger de la lumière directe du soleil. Cela protégera davantage les fils solaires et prolongera leur durée de vie.
Minimiser l'exposition directe: Installez des câbles dans des endroits où ils ne sont pas constamment exposés à la lumière directe du soleil. Utilisez le toit ou les structures murales pour fournir de l'ombre.
3.2 Protection contre les dommages physiques
PV 1- F Les câbles sont construits pour être durables, mais ils peuvent toujours être endommagés par des impacts physiques, des objets tranchants ou une abrasion. Pour éviter de tels dommages:
Installer dans les conduisés: Protégez les câbles en les exécutant à travers des conduits de protection fabriqués à partir de matériaux comme le PVC ou le HDPE. Les conduits protègent contre le stress mécanique, les impacts physiques et les abrasions, en particulier dans les zones souterraines ou à fort trafic.
Utilisez des liens et des clips de câble: Assurez-vous que les câbles sont correctement fixés aux structures avec des liens de câble ou des clips. Évitez la légèreté, car cela pourrait endommager l'isolation du câble.
3.3 Protection contre l'humidité
Bien que les câbles PV 1- F soient résistants à l'humidité, ils peuvent toujours être affectés par la pénétration d'eau s'ils sont exposés à de graves inondations ou à une exposition prolongée à des conditions humides. Une protection supplémentaire de l'humidité peut être obtenue par:
Connexions d'étanchéité: Assurez-vous que toutes les jonctions de câble, les connecteurs et les extrémités sont correctement scellés pour empêcher l'eau d'entrer dans le système. Utilisez des connecteurs imperméables et des boîtes de jonction pour maintenir l'intégrité de l'installation.
Installez au-dessus du sol dans les zones humides: Dans les zones sujettes aux inondations ou à l'eau stagnante, installez des câbles au-dessus du sol ou utilisez des conduits et couvercles résistants à l'eau.
3.4 Protection contre les températures élevées
Alors que les câbles PV 1- F sont conçus pour tolérer une large gamme de températures, la chaleur extrême peut toujours endommager l'isolation et les performances globales. Assurez-vous ce qui suit:
Évitez le contact direct avec les surfaces chaudes: Éloignez les câbles des surfaces qui génèrent une chaleur excessive, comme le chauffage des conduits ou des tuyaux d'échappement.
Utiliser des conduits isolés: Dans les zones à températures extrêmes, envisagez d'utiliser des conduits isolés pour fournir une protection thermique supplémentaire aux câbles.
