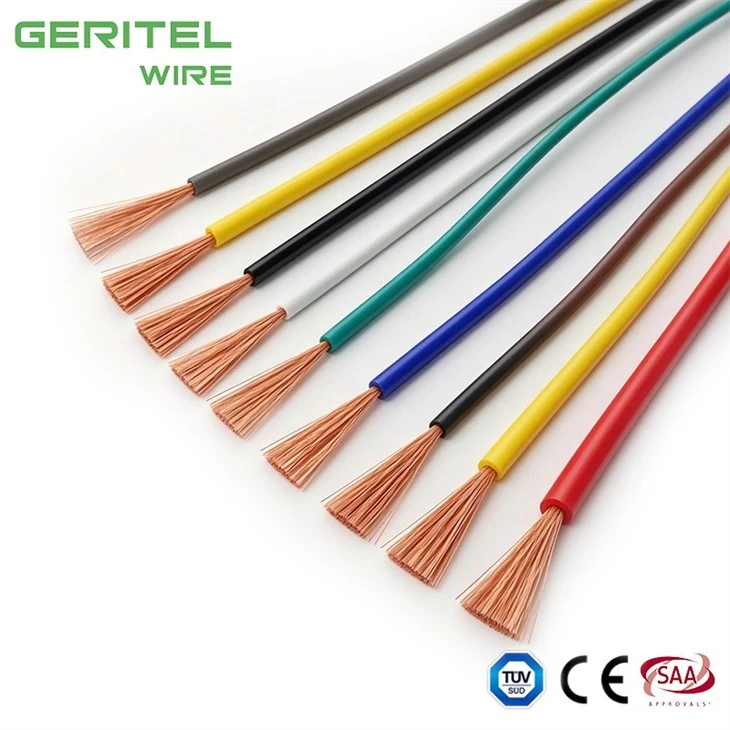

H07V-K 6mm2 cable

PRODUIT RÉEL PHOTO

2491X H07V-K 6mm2 cable

Câble unipolaire flexible de 6 mm² pour contacteurs et panneaux de distribution

Pour les démarreurs de moteur et les ensembles de commande de distribution-, le H07V-K 6 mm² offre une construction flexible à noyau unique-qui peut simplifier le routage interne protégé autour des disjoncteurs, des contacteurs et des sections de bornes. CommeFil de démarreur moteur 6 mm², il peut être utilisé sur des circuits de contrôle ou d'alimentation appropriés-où le courant de conception et la capacité des bornes sont appropriés. Le même produit peut prendre en charge les configurations de câbles du panneau de commande de distribution qui nécessitent une identification organisée des couleurs et une terminaison reproductible. GERITEL WIRE peut fournir des couleurs coordonnées, un marquage OEM et un emballage de production pour les tableautiers. Lorsqu'il est utilisé comme conducteur de connexion de contacteur, l'application finale doit être conçue à partir du schéma plutôt que sélectionnée uniquement en fonction de la taille du conducteur.

SPÉCIFICATIONS DU PRODUIT

H07VK 6mm2 wire

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUEMENT MUR ISOLANT ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À AIR LIBRE OU ONA CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACplat	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

07V-K 6mm2 cable

6mm2 flexible panel wire

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique-en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

CERTIFICATIONS MONDIALES

IEC 60228 Class 5 6mm2 wire

PHOTOS CLIENTS

H07V-K 6mm2 technical specification

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H07V-K peut-il être utilisé dans les bâtiments commerciaux ?

H07V-K peut servir defil de bâtiment commercialdans des systèmes protégés appropriés, des panneaux de commande et des équipements électriques. Les bâtiments publics ou-à fréquentation élevée peuvent imposer des exigences de performance LSZH ou CPR au-delà du PVC standard. Pour les programmes à long terme-, GERITEL WIRE peut coordonner une identification des couleurs, des étiquettes et une documentation de commande cohérentes afin de réduire les erreurs de réception et d'assemblage évitables.

Le H07V-K peut-il être utilisé dans les panneaux de contrôle BMS ?

Oui, le H07V-K peut être utilisé comme fil de panneau de commande BMS pour des connexions d'alimentation interne, de relais et auxiliaires appropriées. Les communications par bus et les signaux analogiques sensibles peuvent nécessiter un câble de données blindé ou dédié. GERITEL WIRE peut examiner le dessin de l'acheteur, les spécifications du circuit et le marché cible avant le devis, aidant ainsi à éviter une inadéquation de modèle avant la production.

Le H07V-K peut-il être utilisé dans les panneaux CVC ?

H07V-K convient comme fil de panneau de commande CVC pour les connexions internes protégées aux relais, contacteurs, contrôleurs et bornes. Le câblage sur site vers un équipement extérieur ou humide doit être spécifié séparément. Pour les projets OEM, GERITEL WIRE peut coordonner les programmes de couleurs, le marquage des produits, l'emballage des bobines ou des boîtes et la documentation d'exportation autour de la spécification finale convenue.

Le H07V-K peut-il être utilisé dans les armoires de commande d'ascenseur ?

H07V-K peut être utilisé comme fil de panneau de commande d'ascenseur à l'intérieur d'armoires de commande fixes. Il ne faut pas le confondre avec le câble d'ascenseur mobile, qui est conçu pour des mouvements répétés avec la cabine d'ascenseur. GERITEL WIRE prend en charge la clarification technique et la confirmation d'échantillons, ce qui est utile lorsqu'un constructeur de tableaux doit vérifier le dénudage, le routage ou la compatibilité des terminaux avant une commande groupée.
