10mm2 H07V-K cable

PRODUIT RÉEL PHOTO

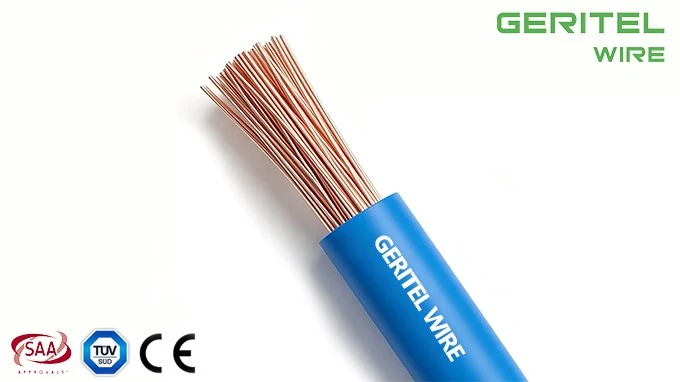

H07VK 10mm2 wire

Câble de câblage de panneau de 10 mm² pour équipement de distribution protégé

Les fabricants d'appareillages de commutation ont souvent besoin de conducteurs monoconducteurs flexibles-pour les connexions protégées entre les disjoncteurs, les dispositifs liés au bus-, les terminaux et les équipements auxiliaires. H07V-K peut prendre en chargeCâblage interne du tableau 10 mm²où la conception électrique nécessite un conducteur en cuivre de classe 5 et une isolation 450/750 V appropriée. Il fonctionne également comme fil d'armoire de distribution d'énergie dans des itinéraires internes fixes qui bénéficient d'une courbure et d'une terminaison plus faciles que les conducteurs rigides. GERITEL WIRE peut coordonner l'identification des couleurs, l'impression, les étiquettes de bobines et la documentation d'exportation. En tant que conducteur de tableau flexible, H07V-K doit être sélectionné en fonction du courant du circuit, de la température du boîtier, de la capacité des bornes et de la norme d'appareillage de commutation applicable.

SPÉCIFICATIONS DU PRODUIT

07V-K 10mm2 cable

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

10mm2 flexible panel wire

10mm2 panel wire

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

CERTIFICATIONS MONDIALES

H07V-K 10mm2 technical specification

PHOTOS CLIENTS

10mm2 switchgear internal wire

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H07V-K peut-il être utilisé dans les panneaux de contrôle d'accès- ?

Pour les circuits d'alimentation et de relais du panneau interne, H07V-K peut servir de fil de panneau de contrôle d'accès. Les circuits de données de bas niveau-, de lecteur de carte- ou de communication doivent utiliser le câble spécifié par le concepteur du système de contrôle d'accès-. Pour les distributeurs, GERITEL WIRE peut planifier un approvisionnement répété par couleur et format d'emballage afin que le stock de l'entrepôt soit plus facile à gérer dans les différentes applications des clients.

Le H07V-K peut-il être utilisé dans les centrales d'alarme incendie ?

H07V-K peut être utilisé commefil interne du panneau d'alarme incendiepour des connexions internes appropriées, mais il ne s'agit pas d'un câble d'intégrité de-circuit résistant au feu-. Les circuits externes de sécurité des personnes-doivent répondre à la norme de câble requise pour le système d'alarme incendie. GERITEL WIRE applique des contrôles de qualité des-matériaux entrants et des produits finis-et peut discuter des dossiers d'inspection disponibles ou de la documentation de projet pour la construction commandée.

Le H07V-K peut-il être installé dans les bâtiments publics ?

Les exigences en matière de câblage des panneaux des bâtiments publics incluent souvent des considérations liées à la fumée, aux halogènes et au CPR. Le PVC standard H07V-K peut être acceptable dans certains emplacements d'équipement protégés, tandis que les alternatives LSZH peuvent être préférables lorsque la stratégie anti-incendie l'exige. Lorsque la certification est importante, GERITEL WIRE peut vérifier la portée exacte du certificat pour le produit commandé au lieu de s'appuyer sur une demande d'approbation générale-au niveau de la marque.

Le H07V-K peut-il être utilisé comme fil de terre ?

Oui, le fil de terre H07V-K est couramment utilisé comme conducteur de protection flexible lorsque l'identification verte/jaune, la section transversale-et la méthode d'installation correctes sont spécifiées. La conception de la mise à la terre doit respecter la norme locale. GERITEL WIRE peut prendre en charge l'identification OEM et l'emballage sous marque privée-lorsque les exigences de marquage et de conformité sont confirmées avant la production.
