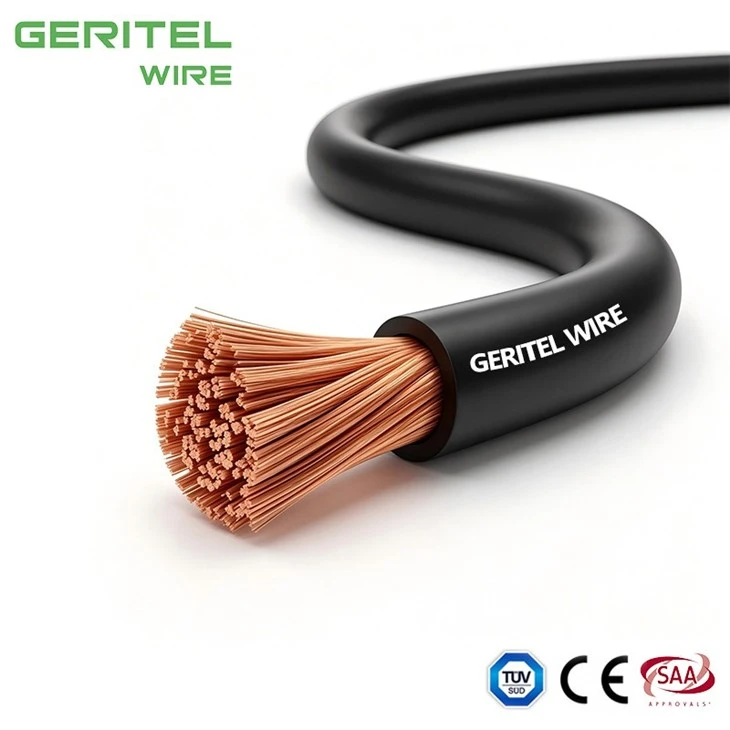

H07V-K cable

Fil de connexion flexible pour appareils, bornes et circuits de contrôle

Pour les équipements OEM et les ensembles électriques, H07V-K peut servir defil de raccordement d'équipementpour les connexions protégées courtes entre les interrupteurs, les relais, les alimentations, les bornes et les dispositifs de commande. La construction flexible en cuivre rend chaque fil conducteur unique plus facile à former à l'intérieur d'un équipement compact que les alternatives rigides, tandis que l'isolation en PVC offre une surface familière pour le marquage, le dénudage et la terminaison. GERITEL WIRE peut prendre en charge la fourniture d'un code couleur-, le marquage privé et l'emballage convivial-de production pour les fabricants. Lors du câblage interne de l'équipement, la tension du circuit, le courant, la température ambiante et la compatibilité des bornes doivent être examinés afin que le câble sélectionné corresponde à la conception réelle de l'équipement plutôt qu'à une hypothèse de fil de branchement générique-up-.

SPÉCIFICATIONS DU PRODUIT

H07V-K wire

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE NOMINALE DE LA COUPE TRANSVERSALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACplat	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

H07V-K flexible wire

H07V-K flexible cable

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique-en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

CERTIFICATIONS MONDIALES

H07V-K switchboard wire

PHOTOS CLIENTS

H07V-K building wire

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H07V-K peut-il être utilisé comme fil de raccordement- ?

Oui, les distributeurs peuvent répertorier les fils de branchement H07V-K pour les connexions d'équipements internes protégées. L'acheteur doit toujours vérifier les exigences en matière de tension, de température et d'approbation, car le terme générique fil de branchement-couvre de nombreuses constructions différentes. GERITEL WIRE peut aligner l'emballage de production sur la manutention des panneaux-en atelier, le traitement automatisé des fils ou les exigences de stockage des distributeurs pour les commandes répétées.

Le 2491X est-il identique au H07V-K ?

Câble 2491Xest une référence courante sur le marché britannique-pour le câblage flexible de panneaux et d'équipements en PVC unipolaire-, et le H07V-K peut être fourni dans cette famille en fonction de la norme et de la classification exactes. Comparez toujours la fiche technique au lieu de supposer que chaque liste 2491X est identique. Si le projet comporte plusieurs circuits ou marchés de destination, GERITEL WIRE peut aider à séparer les applications H07V-K des circuits nécessitant un câble flexible LSZH, blindé, haute-température ou-flex continu.

Quelle classe de conducteur est utilisée dans H07V-K ?

H07V-K utilise normalement un conducteur CEI 60228 classe 5 composé de nombreux brins de cuivre fins. Cette construction améliore la flexibilité de l'installation et facilite le routage à travers des armoires encombrées qu'avec des conducteurs solides. GERITEL WIRE peut fournir un examen des données techniques et un emballage pratique pour l'exportation afin que l'équipe d'achat dispose d'informations plus claires avant d'approuver la production de masse.

Le conducteur est-il en cuivre nu ou en cuivre étamé ?

La norme H07V-K est généralement fabriquée avec du fil de cuivre à torons fins utilisant du cuivre recuit nu. Le cuivre étamé ne doit pas être utilisé à moins que cela ne soit spécifiquement indiqué dans les spécifications du fabricant ou dans les exigences du projet. Pour les programmes à long terme-, GERITEL WIRE peut coordonner une identification des couleurs, des étiquettes et une documentation de commande cohérentes afin de réduire les erreurs de réception et d'assemblage évitables.
