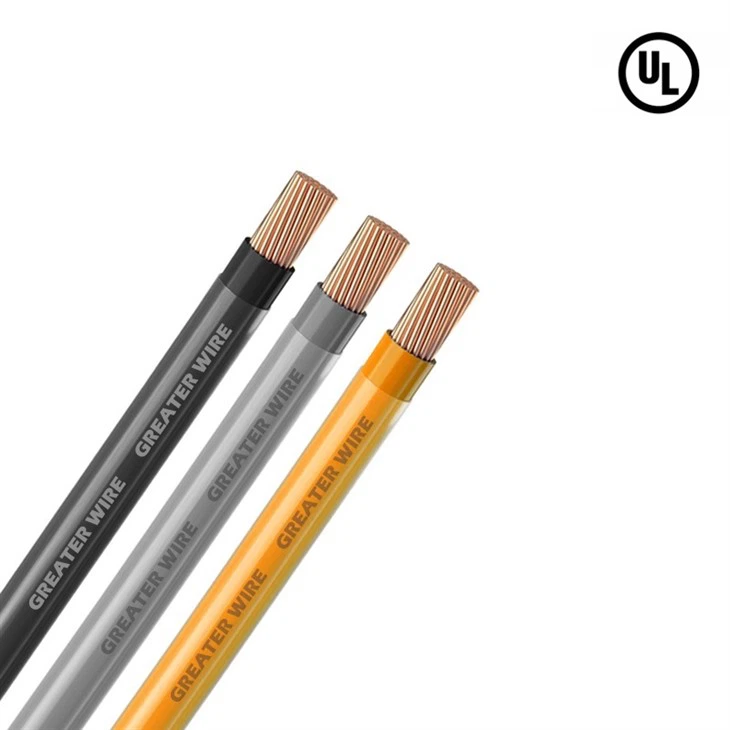

1 / 0 Câble THHN Fonctionne des conducteurs de cuivre échoués et non revêtus, adhérant aux normes strictes définies par ASTM-B3, ASTM-B787 et ASTM-B8. La conception échouée garantit la flexibilité, ce qui le rend adapté à divers environnements d'installation, tandis que le cuivre non enduit offre une excellente conductivité. Ces spécifications garantissent que le câble 1 / 0 répond aux exigences de l'industrie pour les performances électriques et la durabilité.
Application
1 / 0 Le câble THHN est conçu pour les applications polyvalentes à usage général, conformément aux exigences fixées par le code électrique national (NEC). Il convient à la fois pour les nouveaux projets de construction et de recâblage dans des systèmes 600- Volt. Le câble peut être utilisé dans des environnements humides ou secs, avec une température de fonctionnement maximale de 9 0 dans des conditions sèches et 75 degrés lorsqu'elles sont exposées à l'huile ou aux refroidisseurs. De plus, il est idéal pour les applications MTW de type, où il peut fonctionner en toute sécurité à 90 degrés dans des emplacements secs ou jusqu'à 60 degrés dans des environnements humides ou lorsqu'ils sont exposés aux huiles ou aux liquides de refroidissement. Pour les applications nécessitant du type AWM, le câble 1/0 THHN peut résister à des températures jusqu'à 105 degrés en conditions sèches, ce qui en fait un choix fiable pour une large gamme d'installations industrielles et commerciales.
Fonctionnalité
Lex
● Normes UL 83, 758, 1063 et 1581
● CSA C22.2 n ° 75, tailles en nylon T90 via 1000 kcmil
● ft 2 - Toutes les tailles
● Résistant au soleil - tailles 8 AWG et plus grandes
● Rohs / Reach conforme
● Certification UL & BPS
● THHN ORT90 Emplacements en nylon à sec pour ne pas dépasser 90 degrés C
● Les emplacements humides de ne pas dépasser les emplacements de 75 degrés ou secs ne dépassent pas 90 degrés ou les emplacements ne dépassent pas 75 degrés lorsqu'ils sont exposés à l'huile
● Thwn -2- Les emplacements Wetordry ne dépassent pas 90 degrés ou les emplacements ne dépassent pas 75 degrés lorsqu'ils sont exposés à l'huile
Certification
Nos produits ont obtenu diverses certifications internationales prestigieuses, notamment UL, TUV, UE CPR, CE, ROHS et autres.
Emballer
Ligne de production
Le plus grand fabricant de câbles et de câbles est une intégration des usines intelligentes et numériques conçues pour augmenter la vitesse de production et, plus important encore, assurez les normes de qualité la plus élevée, avec une précision automatisée d'équipement de production jusqu'à 0. 002 mm. Chaque câble produit subit une inspection complète de 100% tout au long du processus de production et d'inspection, créant une nouvelle ère de précision et d'efficacité. La configuration avancée élimine les erreurs et défauts inhérents associés à l'assemblage manuel, en s'appuyant sur la promesse de livrer un produit avec une fiabilité inégalée.
Cas
Partenaire
FAQ
Q: Combien d'amplis 1 0 AWG portera-t-il?
Q: Quelle est la différence entre AWG 1 et AWG 1 / 0?
Q: Quelle est la taille d'un câble d'alimentation 1 / 0?
étiquette à chaud: Cable Thhn 1 / 0 AWG, China Cable Thhn 1 / 0 AWG Fabricants, fournisseurs, usine
| Fil électrique thermoplastique sans plomb résistant à la chaleur avec gaine en nylon (Thhn / Thwn -2). 600V. 90 degrés | |||||||||
| Taille du conducteur | Non et diamètre nominal de fil | Épaisseur de paroi | Diamètre global approximatif | Résistance à l'isolation minimale | * Ampleur | Poids nominal du câble | |||
| (mm) | (AWG) | (mm) | PVC (MM) | Nylon (mm) | (mm) | MΩ / km | À 90 degrés humides | 90 degrés secs | Kg / km |
| Solide | Réprimandé | Thhn | |||||||
| 1,6 mm | 14 | 1x1,60 mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Échoué | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 MCM | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 MCM | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 MCM | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 MCM | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 MCM | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 MCM | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 MCM | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Normes de référence: PEC, NEC (basée sur une température ambiante de 30 degrés) | |||||||||
