À mesure que la demande mondiale d'énergie renouvelable augmente, l'énergie solaire a été largement utilisée dans les maisons, les entreprises et les industries en tant que source d'énergie verte importante. Les systèmes solaires photovoltaïques convertissent l'énergie solaire en énergie électrique à travers des panneaux solaires (modules PV), fournissant aux utilisateurs une énergie propre et durable. La conception et l'installation de systèmes d'énergie solaire impliquent plusieurs composants clés, parmi lesquels les câbles solaires et les fils solaires jouent un rôle vital. Ils sont responsables de la transmission de l'énergie électrique des panneaux solaires aux onduleurs, aux systèmes de stockage de batteries et à l'équipement de chargement pour assurer le fonctionnement efficace et sûr des systèmes photovoltaïques.
Lors du choix des câbles appropriés, de nombreux utilisateurs peuvent demander: quels câbles conviennent aux panneaux solaires? Les fils ordinaires peuvent-ils être utilisés au lieu de câbles solaires dédiés? Cet article explorera en détail les types de câbles utilisés dans les panneaux solaires, y compris leurs principes de travail, leurs caractéristiques, les critères de sélection, etc., pour vous aider à faire le bon choix.
1. Définition du câble solaire etFil solaire
1.1 Câble solaire
Les câbles solaires sont des câbles conçus spécifiquement pour les systèmes solaires photovoltaïques pour connecter des panneaux solaires, onduleurs, batteries et autres équipements. La conception des câbles solaires doit prendre en compte les conditions difficiles dans l'environnement extérieur, telles que le rayonnement UV, les températures élevées, l'humidité, le spray salin, etc., de sorte qu'il utilise généralement des matériaux à haute température, résistants aux UV et résistants à la corrosion. Les câbles photovoltaïques sont non seulement tenus d'avoir de bonnes propriétés électriques, mais doivent également avoir une longue durée de vie et une excellente résistance aux intempéries.
Les tensions standard communes des câbles solaires sont 300 V, 600 V, 1000V et 1500 V, qui conviennent aux systèmes photovoltaïques de différentes tailles.
1.2 Fil solaire
Les fils solaires se réfèrent généralement aux fils utilisés pour connecter les différents composants du système photovoltaïque. Ils peuvent également faire partie des câbles solaires, mais plus souvent, ce sont des fils ou des câbles uniques. Ces fils sont utilisés dans des systèmes à basse tension ou en tant que fils de connexion dans le système, et nécessitent généralement une conductivité élevée et une isolation suffisante pour assurer une transmission en douceur de l'électricité.
La fonction principale des fils solaires est de transmettre le courant généré par des panneaux solaires aux onduleurs ou aux systèmes de stockage.
2. Principe de travail des câbles solaires
Le principe de travail des câbles solaires est similaire à d'autres types de câbles, transmettant principalement le courant et la tension. Cependant, comme la tension et le courant généré par des panneaux solaires sont transmis sur de longues distances, les câbles solaires doivent être extrêmement sûrs et durables pour éviter les courts-circuits, les fuites de courant et d'autres problèmes sous des charges électriques lourdes.
Le courant dans les systèmes photovoltaïques est généralement un courant direct (DC), donc les câbles solaires doivent être capables de transmettre de manière stable DC. À mesure que l'échelle des systèmes solaires augmente, la tension et le courant augmenteront également, ce qui nécessite que les câbles aient une capacité de charge et une conductivité de tension suffisante.
3. Caractéristiques clés des câbles solaires
Afin de relever les défis uniques des systèmes solaires photovoltaïques, les câbles solaires doivent avoir les caractéristiques clés suivantes:
3.1 Capacité de transport à haute tension
La gamme de tension des systèmes photovoltaïques varie généralement de 12 V à 1500 V, en particulier dans les grands systèmes photovoltaïques commerciaux ou industriels, la tension peut être aussi élevée que 1500 V. Pour garantir une transmission de puissance sûre, les câbles solaires doivent avoir une capacité de transport à haute tension et les câbles avec des tensions nominales de 600 V, 1000V et 1500 V sont généralement utilisées pour s'adapter aux systèmes avec différentes exigences de tension.
3,2 résistance à la température élevée
Les câbles solaires doivent être exposés au soleil, donc une résistance à la température élevée est essentielle. Le matériau d'isolation des câbles solaires peut généralement résister à une plage de température de -40 de degré à +90, en s'assurant qu'ils peuvent toujours fonctionner correctement dans des conditions climatiques extrêmes.Câbles PVUtilisez souvent des matériaux tels que le polyéthylène réticulé (XLPE) pour s'assurer que les câbles ne vieillissent pas ou ne fondent pas dans des environnements à haute température.
3.3 Résistance aux UV
Les câbles solaires doivent généralement être installés à l'extérieur et exposés aux rayons UV pendant longtemps. Si le câble n'est pas résistant aux UV, il vieillira rapidement et fera la rupture de la gaine du câble, affectant la transmission de puissance et éventuellement provoquer des défaillances électriques. Par conséquent, le matériau de gaine externe des câbles solaires utilise généralement du polyéthylène résistant aux UV (PE) ou du polyéthylène réticulé (XLPE), qui peut résister efficacement aux effets des rayons UV et prolonger la durée de vie du câble.
3.4 Résistance à la corrosion
Les câbles solaires doivent également avoir une bonne résistance à la corrosion, en particulier au bord de la mer ou dans des zones avec une humidité intense. L'impact des substances corrosives telles que le spray salin, les pluies acides et les produits chimiques sur les câbles peuvent entraîner des lésions des câbles ou une dégradation des performances d'isolation. Par conséquent, les câbles solaires utilisent souvent des matériaux de gaine spéciaux pour améliorer la résistance à la corrosion des câbles et s'assurer qu'ils peuvent travailler de manière stable et pendant longtemps dans des environnements difficiles.
3.5 Flexibilité et durabilité
Les câbles solaires doivent avoir une bonne flexibilité et une résistance à la traction pour une installation et une maintenance faciles. Ils doivent être capables de résister à la flexion et à l'étirement répétés sans se casser. Surtout lors de l'installation des réseaux de panneaux solaires, les câbles doivent se plier et s'étirer sur un sol inégal ou sous différents angles, de sorte que la flexibilité et la durabilité sont très importantes.
4. Types de câbles solaires
Selon les besoins des différentes applications, les câbles solaires communs sur le marché incluent principalement les éléments suivants:
4.1 Câble unique
Le câble unique est le type de câble le plus utilisé dans les systèmes photovoltaïques et est principalement utilisé pour la transmission du courant CC. Il se compose d'un conducteur et d'une couche d'isolation et convient aux connexions entre les appareils tels que les panneaux, les onduleurs et les systèmes de stockage de batteries. Le câble unique est généralement utilisé dans les systèmes basse ou moyenne tension et a une bonne flexibilité et une bonne durabilité.
4.2 Câble de base jumeau
Les câbles de base jumeaux sont constitués de deux conducteurs et conviennent aux scénarios où une transmission de courant bidirectionnelle est requise. Ils sont généralement utilisés pour la transmission de la puissance CA ou dans certains systèmes photovoltaïques spécifiques, tels que les systèmes qui ont besoin de connecter les batteries et les charges.
4.3 Câble à double isolation
Pour améliorer la sécurité, les câbles à double isolation ajoutent une couche supplémentaire d'isolation aux câbles traditionnels. Ce type de câble peut effectivement empêcher les fuites de courant et assurer la sécurité pendant la transmission d'alimentation. Les câbles à double isolation sont un choix idéal pour les systèmes de haute tension ou de charge élevée.
5. Critères de sélection pour les câbles solaires
Il existe plusieurs facteurs clés à considérer lors de la sélection des câbles solaires. Voici quelques-uns des principaux critères:
5.1 Tension et exigences de courant
Tout d'abord, le câble solaire sélectionné doit être en mesure de répondre aux exigences de tension et de courant du système. Pour les systèmes photovoltaïques de petites maisons, les câbles avec une tension nominale de 300 V à 600 V sont généralement utilisés, tandis que les grands systèmes commerciaux ou industriels peuvent nécessiter des câbles avec une tension de 1000V ou plus.
5.2 Facteurs environnementaux
Selon l'environnement d'installation, il est très important de choisir le bon câble solaire. Si le système est situé à l'extérieur ou dans une zone balnéaire à la lumière directe du soleil, les câbles qui sont résistants aux UV, résistants à la corrosion et à haute température doivent être sélectionnés. Pour les installations ou les systèmes intérieurs dans des environnements doux, les câbles photovoltaïques ordinaires peuvent être sélectionnés.
5.3 Longueur et spécifications du câble
La longueur du câble solaire affecte également la perte de puissance et l'efficacité globale du système. Lors de la transmission sur de longues distances, le choix d'un câble avec une section transversale plus grande peut réduire la perte de courant. Habituellement, la coupe transversale des câbles photovoltaïques est de 4 mm², 6 mm², 10 mm², etc., qui est déterminée en fonction des exigences réelles du courant et de la tension.
5.4 Certification de sécurité

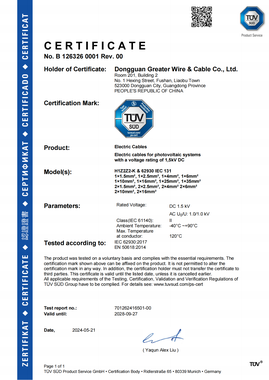

Choisissez des câbles solaires avec des certifications de sécurité internationales (telles que TUV, UL, etc.) pour assurer la sécurité des câbles sous haute tension, haute température et autres conditions difficiles. Les câbles avec ces certifications répondent aux normes de qualité et de sécurité strictes et peuvent réduire efficacement les risques d'incendie, de court-circuit, etc.
