Le câble PV 1- F est l'un des câbles solaires les plus couramment utilisés dans les systèmes photovoltaïques (PV). Il est conçu spécifiquement pour une utilisation dans les installations d'énergie solaire, offrant un niveau élevé de durabilité et d'efficacité dans la transmission de l'électricité des panneaux solaires aux onduleurs et finalement au réseau ou aux systèmes de stockage. Cet article explore les caractéristiques, les avantages, les utilisations et les spécifications clés du câble PV 1- F en tant que fil solaire, en le comparant à d'autres types de câbles utilisés dans les systèmes d'énergie solaire.
1. Introduction àPV 1- F Cableau
Le câble PV 1- F est un fil isolé unique conçu pour une utilisation dans les installations d'énergie solaire. Il fait partie de la catégorie plus large de câbles solaires qui sont spécifiquement conçus pour résister aux défis environnementaux de l'utilisation extérieure et industrielle, y compris l'exposition aux rayons UV, les températures extrêmes, le stress mécanique et l'humidité. Le câble PV 1- F est particulièrement adapté aux circuits DC dans les systèmes photovoltaïques (solaires).
Le nom PV 1- F fait référence à plusieurs propriétés clés:
PV signifie photovoltaïque, indiquant que ce câble est conçu pour être utilisé dans les systèmes d'énergie solaire.
1 indique la configuration monocRE du câble.
F indique le type de matériau d'isolation utilisé, qui est généralement du polyéthylène réticulé (XLPE), une isolation haute performance qui est idéale pour les conditions difficiles dans les installations solaires.
2. Spécifications clés du câble PV 1- F
Pour mieux comprendre le câble PV 1- F, regardons ses principales spécifications:
2.1 Cote de tension
Le câble PV 1- F est généralement conçu pour les applications DC (courant direct) avec une cote de tension allant jusqu'à 1, 000 v dc. Il s'agit de la tension standard utilisée dans la plupart des panneaux solaires et des systèmes d'onduleur solaire. L'isolation du câble est spécialement conçue pour gérer la haute tension sans dégradation au fil du temps, ce qui garantit que le système fonctionne efficacement et en toute sécurité.
2.2 Résistance à la température
Le câble PV 1- F est conçu pour résister à une large gamme de températures, allant généralement de -40 à 90 degrés. Cette large tolérance à la température le rend adapté à une utilisation dans divers climats, de la chaleur du désert aux régions du nord plus froides où des panneaux solaires sont installés. Le matériau d'isolation (XLPE) permet au câble de fonctionner de manière fiable à des températures élevées et basse sans compromettre sa conductivité électrique.
2.3 Résistance aux UV
Les câbles solaires doivent être résistants au rayonnement UV, car les systèmes d'énergie solaire sont souvent installés dans des zones exposées, y compris les toits et les champs. Le câble PV 1- F est conçu avec une isolation résistante aux UV pour empêcher la dégradation d'une exposition prolongée au soleil. Cela garantit que le câble conserve son intégrité structurelle et ses performances au fil du temps, même dans les régions à forte exposition solaire.
2.4 Propriétés mécaniques
Le câble PV 1- F dispose d'une construction flexible, ce qui est bénéfique pour la facilité d'installation. La gaine externe du câble est généralement faite de matériau thermoplastique qui offre une protection contre l'abrasion, la contrainte mécanique et d'autres défis physiques qui pourraient survenir lors de l'installation ou du fonctionnement.
2.5 Résistance au feu
Le câble PV 1- F comprend souvent des propriétés résistantes au feu dans le cadre de sa conception. En cas d'incendie, le câble devrait avoir une faible émission de fumée et retarder la propagation des flammes, contribuant ainsi à la sécurité globale du système solaire.

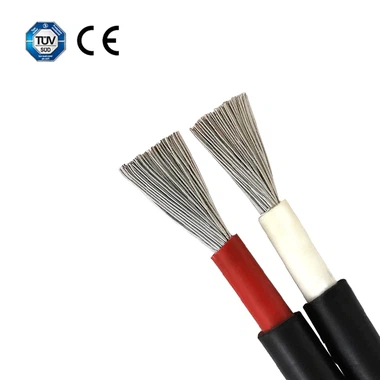

3. Construction et conception du câble PV 1- F
Le câble PV 1- F se compose de plusieurs composants conçus pour assurer à la fois des performances électriques et une durabilité mécanique dans des environnements difficiles:
3.1 Chef d'orchestre
Les conducteurs dans les câbles PV 1- F sont généralement en cuivre, qui est le matériau préféré pour la plupart des câbles électriques en raison de sa conductivité élevée et de sa fiabilité à long terme. Le cuivre est également très résistant à la corrosion, garantissant que le câble reste fonctionnel même dans des conditions humides ou humides.
3.2 Isolation
Le matériau d'isolation utilisé dans les câbles PV 1- F est généralement du polyéthylène réticulé (XLPE), ce qui fournit une excellente résistance à la chaleur, au rayonnement UV et à la contrainte environnementale. XLPE est un matériau d'isolation supérieur par rapport au polyéthylène standard, offrant de meilleures performances thermiques et une protection mécanique.
3.3 Gaine extérieure
La gaine externe du câble PV 1- F est conçue pour protéger le câble contre les dommages physiques tels que l'abrasion, les perforations et les contraintes environnementales comme le rayonnement UV et l'humidité. Il est généralement fabriqué à partir d'un matériau dur et résistant aux UV tels que l'élastomère thermoplastique (TPE) ou le PVC.
4. Avantages de PV 1- F des câbles dans les installations solaires
LePV 1- F Cableauoffre un certain nombre d'avantages qui le rendent très adapté aux systèmes d'énergie solaire:
4.1 Durabilité et longévité
L'un des principaux avantages du câble PV 1- F est sa longue durée de vie. Avec son isolation et sa construction de haute qualité, il est conçu pour durer 25 ans ou plus dans les installations solaires typiques. Cette longévité est cruciale pour réduire le besoin de maintenance ou de remplacement fréquent, contribuant à la rentabilité globale du système solaire.
4.2 UV et résistance aux intempéries
La résistance UV du câble PV 1- F garantit que le câble ne dégrade pas ou ne perdra pas ses propriétés isolantes lorsqu'elle est exposée au soleil. Cela le rend idéal pour les installations extérieures, où le câble sera soumis à une exposition constante au soleil, à la pluie et au vent.
4.3 Manipulation haute tension
Avec sa capacité à gérer jusqu'à 1, 000 v DC, le câble PV 1- F est parfait pour les panneaux solaires et les onduleurs utilisés dans les installations solaires résidentielles et commerciales. La cote de haute tension garantit que le câble peut transporter le courant généré par des panneaux solaires sans risque de défaillance ou de risques électriques.
4.4 Flexibilité et facilité d'installation
Le câble PV 1- F est conçu pour être flexible, ce qui simplifie le processus d'installation, en particulier lorsque vous travaillez avec des espaces étroits ou des configurations système complexes. Cette flexibilité réduit la probabilité de dommages lors de l'installation et rend le câble plus facile à acheminer à travers les conduits, autour des obstacles et le long des dispositions complexes.
4.5 Protection de l'environnement
Le câble PV 1- F est résistant à une large gamme de facteurs environnementaux, notamment l'eau, la brume de sel et les températures extrêmes. Cela le rend idéal pour une utilisation dans divers climats, des régions arides avec des températures élevées aux zones côtières avec une exposition à l'eau salée.
5. ApplicationsPV 1- F Cableau
Le câble PV 1- F est principalement utilisé dans les systèmes d'énergie solaire. Certaines de ses applications les plus courantes comprennent:
5.1 Connexions de panneau solaire à l'onduleur
L'une des principales utilisations du câble PV 1- F consiste à connecter des panneaux solaires à l'onduleur. Le câble transmet l'électricité DC générée par les panneaux solaires vers l'onduleur, qui le convertit ensuite en électricité AC pour une utilisation dans la maison ou l'entreprise, ou pour alimenter la grille.
5.2 Connexions de chaîne et de tableau
Dans les fermes solaires plus grandes ou les installations solaires commerciales, plusieurs panneaux solaires sont connectés dans des chaînes ou des tableaux. Le câble PV 1- F est utilisé pour connecter des panneaux individuels ou des chaînes de panneaux, assurant une transmission efficace de la puissance électrique sur l'ensemble du système.
5.3 Câblage du circuit CC
Pour les installations solaires qui nécessitent un circuit DC dédié, le câble PV 1- F est utilisé pour transporter le courant direct des panneaux solaires vers d'autres composants système. Ces circuits nécessitent souvent des câbles avec des cotes de tension spécifiques et des matériaux d'isolation, ce qui fait du PV 1- f un choix parfait.
5.4 Installations de toit et de remise au sol
Le câble PV 1- F convient aux systèmes solaires montés sur le toit et montés au sol. Sa flexibilité et sa durabilité le rendent idéal pour les installations où le câble doit être acheminé le long des toits ou enterré dans le sol, exposé à des facteurs environnementaux tels que la pluie, le vent et les rayons UV.
6. Comparaison du câble PV 1- F avec d'autres câbles solaires
Le câble PV 1- F est souvent comparé à d'autres types de fils solaires tels que les câbles H1Z2Z 2- K et les câbles H07RN-F. Voici une brève comparaison:
| Fonctionnalité | PV 1- F Cableau | H1Z2Z 2- K Cableau | Câble H07RN-F |
|---|---|---|---|
| Cote de tension | Jusqu'à 1, 000 v dc | Jusqu'à 1, 000 v dc | Jusqu'à 450 / 750V AC / DC |
| Plage de température | -40 degré à 90 degrés | -40 degré à 90 degrés | -25 degré à 60 degrés |
| Flexibilité | Haut | Très haut | Modéré |
| Résistance aux UV | Oui | Oui | Oui |
| Durabilité mécanique | Haut | Très haut | Modéré |
| Résistance au feu | Basse fumée, issue de la flamme | Basse fumée, issue de la flamme | Ignifuge |
Le câble H1Z2Z 2- K offre une flexibilité supérieure et une durabilité mécanique, ce qui le rend idéal pour des environnements difficiles, tandis que les câbles H07RN-F sont généralement utilisés pour les applications à basse tension et sont moins durables que les câbles PV 1- F dans les systèmes solaires.
