Si vous recherchez uncâble basse tension-fiable, flexible et polyvalent, leCâble H05mérite vraiment votre attention. Connus pour leur excellente flexibilité, leur tension nominale modérée et leur large utilisation, les câbles H05 sont idéaux pour les appareils électroménagers et les équipements industriels légers. Dans cet article, nous explorerons tout ce que vous devez savoir - sur ledéfinition, structure, etgenresàcandidatures, comparaisons, etconseils d'installation. Vous apprendrez également pourquoiDongguan Grand Fil et Câble Co., Ltd.est votre partenaire de confiance pour les câbles H05 de haute-qualité.
Définition deCâble H05
Le "H" dans H05 signifieHarmonisé- conforme aux normes européennes - tandis que "05" représente untension nominale de 300/500 V.
En termes simples,Câbles H05sont des câbles basse-flexibles ou semi--flexibles répondant aux normes HAR (harmonisées) ou aux normes internationales équivalentes.
Les modèles courants incluentH05VV-F, H05RN-F, etH05V-K, chacun présentant des structures et des cas d'utilisation différents.
Structure et spécifications techniques

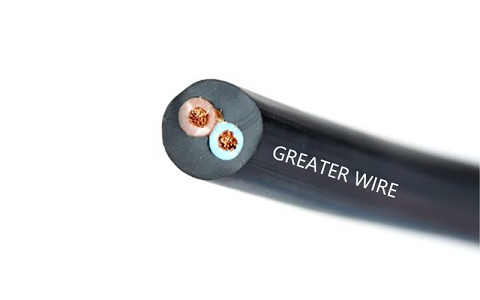

Aperçu de la structure
- Conducteur:Fil de cuivre à brins fins-pour une flexibilité supérieure.
- Isolation:PVC (Polychlorure de vinyle) ou caoutchouc/EPR pour une protection renforcée.
- Gaine:Selon le modèle, en PVC ou en caoutchouc, offrant une résistance à l'huile et à l'abrasion.
- Exemple de marquage :DansH05VV-F, les deux « V » indiquent que l'isolation et la gaine sont en PVC.
Données techniques typiques
| Paramètre | Valeur typique |
|---|---|
| Tension nominale (U₀/U) | 300/500 V |
| Type de conducteur | Cuivre toronné fin, classe 5 |
| Plage de température | Fixe : −40 degrés à +70 degrés (ou −5 degrés à +70 degrés selon le modèle) |
| Rayon de courbure minimum | Environ . 4 × diamètre extérieur |
| Certifications | Série EN 50525, marquage HAR, conforme VDE, CE |
Ces spécifications garantissent que les câbles H05 offrentperformances stablesetfiabilité structurelledans les environnements résidentiels et industriels légers.
Types courants deCâbles H05et leurs différences
| Modèle | Caractéristiques | Applications typiques |
|---|---|---|
| H05VV-F | PVC isolé et gainé ; léger et flexible. | Appareils électroménagers, appareils de bureau, branchements intérieurs. |
| H05RN-F | Gaine en caoutchouc (PCP ou néoprène) ; résistant à l'huile et à l'abrasion. | Équipement mobile, câblage de construction temporaire, utilisation industrielle légère-. |
| H05V-K | Monoconducteur avec isolation PVC. | Câblage interne des panneaux, armoires de commande et appareils. |
Les différences résident principalement dansmatériaux (PVC vs caoutchouc), environnements d'application (intérieur vs extérieur/mobile), etstructure (multi-cœur ou simple-cœur). Choisir le bon modèle garantit un équilibre entresécurité, durabilité, etcoût-efficacité.
Applications typiques des câbles H05
Grâce à leur flexibilité, leur tension nominale modérée et leur polyvalence structurelle, les câbles H05 sont utilisés dans une grande variété de scénarios :
- Appareils électroménagers– machines à laver, micro-ondes, cafetières, ventilateurs, etc.
- Appareils de bureau et commerciaux– imprimantes, systèmes d’éclairage, moniteurs.
- Équipement industriel léger et portable– outillage manuel, câblage temporaire du chantier, appareils mobiles.
- Panneaux de commande et systèmes de câblage- en particulierH05V-Kpour le câblage interne d’une armoire ou d’un équipement.
Qu'il s'agisse d'installations intérieures fixes ou de connexions électriques portables, les câbles H05 fonctionnent de manière sûre et fiable.
Comparaison avec d'autres modèles de câbles
| Modèle | Tension nominale | Niveau de charge | Principales fonctionnalités |
|---|---|---|---|
| H03VV-F | 300/300 V | Charge légère, petit électroménager | Tension inférieure, applications limitées. |
| H05VV-Série F/H05 | 300/500 V | Charge moyenne, domestique à industrie légère | Meilleur rapport qualité/prix, large gamme d'utilisation. |
| Série H07 (par exemple, H07RN-F) | 450/750 V | Environnements industriels{{0}à usage intensif | Marge de sécurité plus élevée, plus durable mais coût plus élevé. |
- Pourpetits appareils électroménagers, H03 peut suffire.
- Pourusage généralavec une protection plus forte, choisissez H05.
- Pourenvironnements intensifs-ou extérieurs, H07 est préféré.
Comment choisir le bonCâble H05
Lors de la sélection d'un câble H05, tenez compte des facteurs suivants :
- Environnement:Conditions intérieures, extérieures, sèches, humides ou mobiles.
- Capacité de charge :Puissance nominale et exigences actuelles.
Correspondance du modèle :
- H05VV-Fpour câblage flexible intérieur.
- H05RN-Fpour installations temporaires mobiles ou extérieures.
- Taille du câble :Nombre de noyaux, section transversale des conducteurs-et exigences de pliage.
- Certifications :Garantissez la conformité HAR, VDE, CE et CB.
Choisir le bon câble amélioresécurité, performance, etlongévité.
Conseils de sécurité et d'installation
Pour garantir un fonctionnement sûr et fiable :
- Dénudez et connectez correctement pour éviter d’endommager les conducteurs ou l’isolation.
- Évitez les-flexions excessives, les étirements ou les contraintes mécaniques.
- Utilisez des modèles résistants à l'abrasion-(comme le H05RN-F) pour une utilisation mobile ou extérieure.
- Inspectez régulièrement le vieillissement, les fissures ou l’usure de la gaine.
- Suivez les normes électriques nationales et les codes locaux.
- Évitez les conditions inappropriées (par exemple, chaleur excessive ou environnements corrosifs).
Une installation et un entretien appropriés prolongent considérablement la durée de vie du câble et réduisent les risques.
Pourquoi choisir un fil et un câble plus grands
ÀDongguan Grand Fil et Câble Co., Ltd., nous sommes fiers d'être l'un desprincipaux fournisseurs de câbles de la série H05avec les avantages suivants :
- Gamme complète deModèles H05(H05VV-F, H05RN-F, H05V-K, etc.).
- Certifié avecVDE/CE/CB- garantissant la fiabilité et la conformité internationale.
- Services personnalisés pourprojets de toutes tailles, avec un professionnelassistance technique.
- Dédiééquipes avant-ventes et après-ventespour accompagner les clients à chaque étape.
Choisir les câbles H05 parmiFil supérieursignifie gagnerplus de sécurité, de flexibilité et de valeurpour vos projets.
