Le câblage électrique est disponible en différents types, chacun étant conçu pour des objectifs, des environnements et des exigences de performances spécifiques. Parmi ceux-ci, le fil THWN est un type de fil bien connu et largement utilisé. Pour comprendre sa signification et le comparer au fil TFFN, il est essentiel d'explorer sa signification, sa construction et ses applications.
Cet article fournit un examen approfondi de ce que signifie THWN, de ses caractéristiques et de la façon dont il diffère ou se rapporte au fil TFFN, en utilisant ces mots-clés tout au long.
Que signifie THWN ?
Le sigle THWN représente les propriétés et caractéristiques du fil :
T – Thermoplastique:Indique que l'isolation du fil est en matériau thermoplastique, offrant flexibilité et résistance à la chaleur.
H – Résistant à la chaleur :Désigne la capacité du fil à supporter des températures élevées.
W – Résistant à l'eau :Confirme que le fil peut fonctionner dans des environnements mouillés ou humides.
N – Enduit de nylon :Met en valeur la couche externe de nylon, qui ajoute une résistance à l'abrasion et aux produits chimiques au fil.
Le fil THWN est couramment utilisé dans les applications résidentielles, commerciales et industrielles en raison de sa durabilité et de sa compatibilité avec les endroits secs et humides.

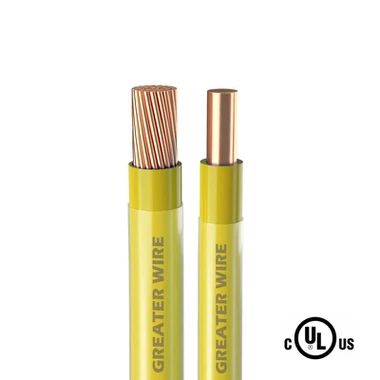

Qu’est-ce que le fil TFFN ?
Avant de plonger dans les comparaisons, passons brièvement en revue les caractéristiques du fil TFFN :
T – Thermoplastique:Partage le même matériau de base que THWN pour son isolation.
F – Flexible:Indique que le fil est conçu pour une installation facile dans des espaces restreints ou complexes.
F – Fixation:Suggère son adéquation aux luminaires et applications similaires.
N – Enduit de nylon :Semblable au THWN, le fil TFFN comprend une gaine en nylon pour une protection supplémentaire.
Bien que le fil TFFN soit plus flexible et léger, ses principales applications concernent les luminaires, les circuits de commande et les appareils électroménagers.
Construction de fils THWN et TFFN
Les fils THWN et TFFN comportent un conducteur en cuivre, une isolation thermoplastique et un revêtement en nylon. Cependant, les différences résident dans leur conception spécifique et leurs indices d’isolation :
Fil THWN :
Conçu pour une plus grande durabilité dans les environnements extérieurs et industriels.
Évalué jusqu'à 75 degrés dans des conditions humides et 90 degrés dans des conditions sèches.
Couramment utilisé dans les systèmes de conduits pour les applications souterraines ou extérieures.
Fil TFFN :
Conçu pour les applications intérieures avec la flexibilité comme priorité.
Évalué pour 90 degrés dans les endroits secs et 75 degrés dans les endroits humides.
Léger et plus facile à installer dans des espaces restreints.
THWN vs TFFN : principales différences
Bien que les deux fils partagent des similitudes en termes de matériaux et de structure, leurs applications et leur adéquation diffèrent considérablement :
Résistance environnementale :
Le fil THWN est résistant à l’eau, ce qui le rend idéal pour les endroits humides et une utilisation en extérieur. Il peut également être utilisé dans des installations souterraines lorsqu'il est placé à l'intérieur d'un conduit.
Le fil TFFN a une résistance modérée à l’humidité mais ne convient pas à une utilisation en extérieur sans protection.
Flexibilité:
Fil TFFNest plus fin et plus flexible, permettant une installation plus facile dans des luminaires et appareils complexes.
Fil THWNest plus épais et moins flexible, privilégiant la durabilité à la maniabilité.
Domaines d'application :
Le fil THWN est couramment utilisé dans les installations industrielles, les conduits souterrains et les installations extérieures.
Fil TFFNest mieux adapté aux luminaires, aux panneaux de commande et aux appareils électroménagers dans les environnements intérieurs.
Indices d'isolation :
Le fil THWN est conçu pour gérer les environnements humides sans dégradation.
Fil TFFN, bien que résistant à la chaleur, est moins équipé pour faire face à une exposition prolongée à l'humidité.
Applications des fils THWN et TFFN
Le choix entre les fils THWN et TFFN dépend souvent des exigences spécifiques d'un projet :
Applications de fil THWN :
Systèmes d'éclairage extérieur.
Câblage souterrain dans des conduits.
Alimentation électrique en milieu industriel et commercial.
Endroits mouillés et humides où la résistance à l’eau est essentielle.
Applications de fil TFFN :
Luminaires d'intérieur.
Circuits de commande pour appareils électroménagers.
Câblage en milieu sec ou moyennement humide.
Les fils TFFN et THWN peuvent-ils être utilisés ensemble ?
Oui, les fils TFFN et THWN peuvent se compléter dans des systèmes électriques spécifiques :
Systèmes de conduits :Le fil TFFN peut être utilisé dans les conduits intérieurs, tandis que le fil THWN est mieux adapté au même conduit s'étendant à l'extérieur ou dans des zones souterraines.
Panneaux de contrôle :La flexibilité du TFFN le rend idéal pour le câblage de panneaux complexes, tandis que le THWN peut être utilisé pour les connexions exposées à l'humidité ou à la chaleur.
Comparaison des normes et des notations
Les fils TFFN et THWN sont réglementés par le National Electrical Code (NEC) et répondent à des normes de sécurité strictes :
Tension nominale :
Les deux fils sont conçus pour 600 volts, ce qui les rend adaptés à la plupart des applications électriques générales.
Tolérance de température :
TFFN : 90 degrés secs, 75 degrés humides.
THWN : 90 degrés secs, 75 degrés humides.
Résistance à l'abrasion :
La gaine en nylon des deux fils offre une bonne résistance à l'abrasion, mais l'isolation plus épaisse du THWN le rend plus robuste.
Meilleures pratiques d'utilisation des fils THWN et TFFN
Sélectionnez en fonction de l'environnement :
Utilisez le fil THWN pour les applications extérieures, humides ou souterraines.
Optez pour le fil TFFN pour les applications intérieures, sèches ou basées sur des luminaires.
Suivez les codes électriques :
Consultez toujours le NEC ou les codes locaux pour garantir le respect des directives de sécurité et d'installation.
Utilisez les outils appropriés :
Utilisez des pinces à dénuder et des pinces coupantes adaptées au revêtement en nylon pour éviter tout dommage lors de l'installation.
THWN et TFFN : idées fausses courantes
TFFN peut-il remplacer THWN ?
Non, TFFN ne peut pas remplacer le THWN en extérieur ou dans des conditions humides en raison de son manque de résistance à l'eau.
Sont-ils interchangeables ?
Uniquement dans des environnements intérieurs spécifiques où les deux répondent aux normes requises.
Le THWN est-il plus cher ?
Oui, le THWN est généralement plus coûteux en raison de sa durabilité améliorée et de ses propriétés de résistance à l’eau.
