Lors de la conception et de l'installation d'un système d'énergie solaire, l'installation de câbles solaires ou de fils solaires est une partie cruciale du processus. Ces câbles garantissent non seulement que l'énergie générée par les panneaux solaires est efficacement transmise à l'onduleur et à d'autres composants du système, mais affecte également l'innocuité, l'efficacité et la longévité de l'ensemble du système. Un type de câble couramment utilisé dans les applications solaires est le câble H1Z2Z 2- K, qui est conçu pour résister aux conditions environnementales sévères et assurer un fonctionnement fiable dans les installations solaires résidentielles et commerciales.
Dans cet article, nous discuterons des différentes méthodes de pose des câbles solaires H1Z2Z 2-, en tenant compte des facteurs tels que le type de câble, l'environnement d'installation et les normes applicables. Nous explorerons également des considérations importantes liées à la sécurité, aux performances et à la conformité réglementaire lors de la pose de ces câbles dans les systèmes solaires.

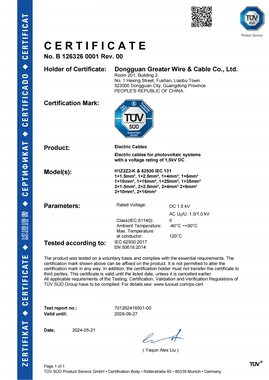

1. Vue d'ensembleH1Z2Z 2- k Câbles
Le câble H1Z2Z 2- K est un câble flexible et haute performance utilisé principalement dans les systèmes photovoltaïques (solaires). Il est spécifiquement conçu pour être utilisé dans les environnements intérieurs et extérieurs, garantissant une fiabilité à long terme sous exposition à la lumière UV, aux variations de température et à l'humidité. Le câble H1Z2Z 2- K a plusieurs caractéristiques clés qui le rendent adapté aux applications solaires:
Isolation: Le câble est isolé avec des matériaux qui peuvent résister à des températures élevées, un rayonnement UV et une usure mécanique.
Flexibilité: La conception flexible permet une manipulation et une installation plus faciles dans des espaces serrés ou des zones nécessitant un mouvement.
Durabilité: Il est conçu pour résister au stress environnemental, assurant des performances durables.
Compte tenu de ses fonctionnalités robustes, le câble H1Z2Z 2- K est idéal pour les installations solaires où les câbles sont exposés à des facteurs environnementaux difficiles. Cependant, les méthodes de pose et d'installation appropriées sont essentielles pour assurer des performances et une sécurité optimales.
2. Méthodes de pose pourH1Z2Z 2- k Câbles
Il existe plusieurs méthodes de pose à considérer lors de l'installation des câbles H1Z2Z 2- K dans les systèmes solaires. La méthode appropriée dépendra de l'environnement d'installation, de la longueur du câble et des contraintes physiques du site.
2.1 Enterrement direct
Dans certaines installations solaires, surtout poursystèmes solaires montés au sol, les câbles sont posés directement dans le sol. Cette méthode est connue sous le nomenterrement directet est couramment utilisé pour les longs câbles entre les panneaux solaires et les onduleurs ou entre l'onduleur et le réseau électrique.
Considérations clés:
Protection des câbles: Même si le câble H1Z2Z 2- K est robuste, une protection supplémentaire comme les conduits ou des câbles de sépulture peut être nécessaire pour protéger les câbles des dommages mécaniques des roches, du sol et d'autres éléments souterrains.
Profondeur: Les câbles doivent être enterrés à une profondeur appropriée pour éviter les dommages accidentels de la fouille ou d'autres activités. En règle générale, la profondeur d'enfouissement est d'environ 30-60 cm, selon les réglementations locales et les facteurs environnementaux.
Protection contre l'humidité: Assurez-vous que le câble résiste à l'infiltration d'eau, en particulier dans les zones sujets aux inondations ou à une teneur élevée en humidité. Le câble H1Z2Z 2- K est conçu pour des environnements humides, mais il est toujours important de s'assurer que la route du câble n'accumule pas l'eau stagnante.
2.2 Installation de surface (exposée)
Pour les installations dans les zones où le tranchage est peu pratique ou non possible, l'installation de surface est une option viable. Cette méthode est souvent utilisée pour les installations ou les systèmes sur le toit où le câble sera exposé à l'environnement mais non enterré.
Considérations clés:
Résistance aux UV: Le câble H1Z2Z 2- k est résistant aux UV, ce qui lui permet d'être installé exposé au soleil. Cependant, le câble doit être installé d'une manière qui empêche le contact direct avec des éléments qui pourraient provoquer une usure mécanique ou des dommages physiques.
Support et fixation: Les câbles doivent être solidement fixés aux surfaces pour les empêcher de s'affaisser, d'être tirés ou d'être exposés à une contrainte mécanique. Cela peut être réalisé à l'aide de câbles, de plateaux ou de cravates de câble. Un soutien approprié aide à maintenir l'intégrité du câble et assure sa longévité.
Exposition environnementale: Assurez-vous que les câbles sont installés dans des endroits où ils sont moins susceptibles d'être exposés à des conditions environnementales sévères telles que des températures extrêmes, des vents violents ou des rayons UV pendant des périodes prolongées.
2.3 Installation de conduits ou de conduits
L'installation de conduits est l'une des méthodes les plus courantes utilisées pour la pose de câbles solaires intérieure et extérieure. Cette méthode consiste à faire fonctionner les câbles à l'intérieur des conduits ou des conduits protecteurs, qui offrent une protection supplémentaire contre les dommages mécaniques, l'humidité et le stress environnemental.
Considérations clés:
Matériau de conduit: Le choix du matériau de conduit est essentiel pour assurer la sécurité et les performances des câbles. Les conduits courants comprennent le PVC, le métal et les conduits flexibles. Le PVC est généralement utilisé pour les installations extérieures, tandis que les conduits flexibles sont plus courants pour les installations intérieures ou sur le toit.
Taille de conduit: Le conduit doit être dimensionné de manière appropriée pour accueillir le câble H1Z2Z 2- K et permettre une traction et une maintenance faciles. Le National Electric Code (NEC) fournit des lignes directrices sur le dimensionnement approprié des conduits en fonction du nombre de câbles et de leur zone transversale.
Ventilation: Dans certains cas, il est important d'installer des conduits d'une manière qui permet à la circulation d'air d'empêcher l'accumulation de chaleur à l'intérieur du conduit. Ceci est particulièrement crucial dans les environnements à haute température.
2.4 Installation aérienne
Pour les grandes installations solaires commerciales ou industrielles, l'installation aérienne est une autre méthode viable. Dans cette approche, les câbles sont suspendus de pôles ou de structures au-dessus du sol. L'installation aérienne est idéale pour les zones où le tranchage n'est pas possible ou où le câble doit être gardé à l'écart pour la protection contre les dommages physiques.
Considérations clés:
Supports de câble: Les câbles doivent être pris en charge à intervalles réguliers pour éviter de s'affaisser et s'assurer qu'ils sont en toute sécurité ancrés. Des plateaux de câbles spéciaux ou des supports de câbles sont utilisés pour y parvenir.
Autorisation: Assurez-vous que les câbles ont un dégagement suffisant du sol et d'autres structures pour éviter des dommages accidentels ou des interférences avec d'autres systèmes.
Protection du vent et des intempéries: Les câbles aériens sont exposés au vent et aux intempéries, donc une considération supplémentaire est nécessaire pour les protéger du vent, de la pluie ou de la neige. Cela peut inclure l'utilisation de câbles avec une étanchéité améliorée et une garantie que les câbles sont fixés en toute sécurité pour éviter les mouvements ou les dommages.
2.5 Installation sur le toit
Dans les installations solaires résidentielles, la pose de câbles sur le toit est une pratique courante. Les câbles sont généralement posés le long du toit et connectés aux panneaux solaires et aux onduleurs. Cette méthode nécessite une planification minutieuse pour garantir que les câbles ne sont pas exposés à une usure inutile.
Considérations clés:
Montage: Les câbles doivent être montés en toute sécurité à l'aide de clips ou de plateaux de câbles qui empêchent l'effondrement et d'assurer un routage approprié le long du toit.
Résistance aux UV: Bien que le câble H1Z2Z 2- k soit résistant aux UV, il est important de s'assurer que les câbles ne sont pas exposés à la lumière directe du soleil pendant des périodes prolongées sans revêtement protecteur.
Étanche: Assurez-vous que les câbles sont installés d'une manière qui empêche l'eau d'entrer dans le câble ou le conduit. Des méthodes de scellage et d'étanchéité appropriées doivent être appliquées, en particulier dans les zones où l'accumulation d'eau est possible.
3. Lignes directrices d'installation et meilleures pratiques
Quelle que soit la méthode choisie, suivre les meilleures pratiques lors de l'installation est essentielle pour assurer la sécurité, la conformité et les performances:
3.1 Évitez la surcharge du câble
Assurez-vous que les câbles ne sont pas surchargés par le courant électrique. Choisissez la taille et le type de câble corrects en fonction de la tension et des spécifications de courant de votre système solaire. Les câbles H1Z2Z 2- sont disponibles en différentes tailles et doivent être choisis en fonction de la cote de puissance du système.
3.2 Terminaison de câble appropriée
La terminaison du câble doit être effectuée avec soin pour assurer une bonne connexion électrique. Utilisez les connecteurs appropriés et assurez-vous que toutes les connexions sont étanches et résistantes à la corrosion. De mauvaises connexions peuvent entraîner des pertes d'énergie, une surchauffe ou même des risques d'incendie.
3.3 Protéger les câbles des dommages mécaniques
Protégez toujours les câbles des dommages physiques pendant l'installation. Qu'ils soient posés à la surface ou enterrés sous terre, assurez-vous que les câbles ne sont pas exposés à des arêtes vives, à des machines lourdes ou à tout ce qui pourrait endommager l'isolation.
3.4 Suivez les codes et normes locaux
Adhérez toujours les codes et normes électriques locaux lors de l'installation de câbles solaires. Dans de nombreuses régions, des codes comme le National Electric Code (NEC) aux États-Unis ou les normes IEC à l'international fournissent des lignes directrices pour l'installation du câble, garantissant que votre installation est sûre et conforme.
