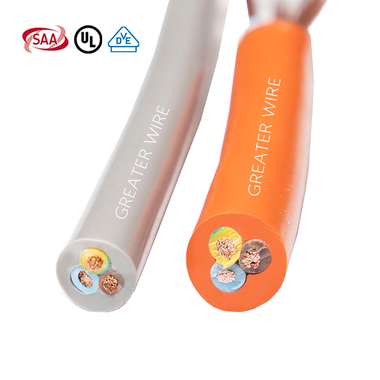

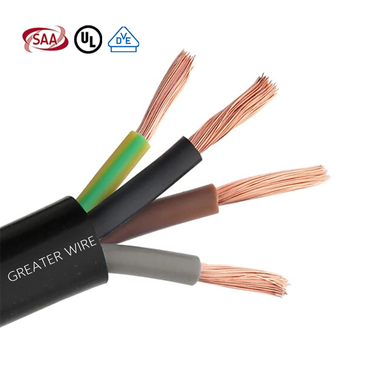

À mesure que l'automatisation, la robotique et les-systèmes de signalisation à grande vitesse continuent d'évoluer,câble flexible multi-cœurles conceptions sont de plus en plus utilisées pour transmettre de l’énergie, des signaux de contrôle et des données au sein d’un seul assemblage de câbles. Bien que cette intégration améliore l’efficacité de l’installation et l’utilisation de l’espace, elle introduit également un défi technique clé :diaphonie entre noyaux adjacents.
La diaphonie peut dégrader la qualité du signal, provoquer des erreurs de données et compromettre la fiabilité du système-en particulier dans les applications impliquant des signaux de contrôle à haute-fréquence ou à faible-niveau. Cet article explique les causes profondes de la diaphonie dans uncâble souple, les méthodes d'ingénierie utilisées pour le contrôler et comment sélectionner le bon câble pour des applications spécifiques.
Comprendre la diaphonie dansCâbles flexibles
La diaphonie fait référence à un couplage électromagnétique indésirable entre des conducteurs adjacents au sein du même câble. Il se présente généralement sous deux formes :
Couplage capacitif, provoqué par les champs électriques entre les conducteurs
Couplage inductif, causé par la modification des champs magnétiques
Dans un câble flexible multi-, des mouvements et des flexions fréquents peuvent légèrement modifier l'espacement des conducteurs, augmentant ainsi le risque de diaphonie si le câble n'est pas correctement conçu.
Importance du contrôle de la diaphonie dans les câbles flexibles multicœurs
Un contrôle efficace de la diaphonie est essentiel pour les applications où :
La précision du signal est essentielle
Les commandes de contrôle doivent être transmises de manière fiable
Plusieurs types de signaux coexistent dans un seul câble
Sans contrôle approprié, même des interférences mineures peuvent entraîner un comportement instable du système.
Disposition des conducteurs et techniques de torsion
Structures à paires torsadées
La torsion des paires de conducteurs aide à annuler les champs électromagnétiques.
Avantages:
Réduit le couplage capacitif et inductif
Améliore l'immunité au bruit
Applications :
Signaux du codeur
Lignes de communication industrielles
La conception à paire torsadée est l'une des méthodes de contrôle de diaphonie les plus efficaces dans un câble flexible.
Espacement contrôlé des noyaux
Le maintien d'un espacement constant entre les noyaux minimise l'interaction du champ électrique.
Mesures de conception :
Toronnage de précision
Utilisation de charges ou de séparateurs
Une géométrie stable est particulièrement importante dans les applications dynamiques.
Méthodes de blindage
Blindage individuel par noyau ou par paire
Chaque noyau ou paire de signal peut être blindé indépendamment.
Avantages :
Isolation maximale entre les signaux
Idéal pour les types de signaux mixtes
Applications :
Transmission de données à haute-fréquence
Signaux analogiques sensibles
Blindage global
Une feuille globale ou un blindage tressé protège tous les noyaux collectivement.
Avantages :
Rentable-
Protège contre les EMI externes
Limites:
Moins efficace pour la diaphonie interne que le blindage individuel
Structures de blindage combinées
Le blindage feuille + tresse combine haute-protection mécanique et haute fréquence.
Cette approche est courante dans les conceptions de câbles flexibles-hautes performances.
Sélection des matériaux d'isolation
Faible-isolation diélectrique
Les matériaux isolants à faibles constantes diélectriques réduisent le couplage capacitif.
Matériaux courants :
PE et PE mousse
Composés TPE et élastomères
Ces matériaux sont particulièrement efficaces dans les applications de câbles flexibles-haute fréquence.
Performance diélectrique stable en mouvement
L'isolation flexible doit conserver ses propriétés électriques lors de flexions répétées pour éviter les variations de diaphonie.
Séparation des types de signaux dans le câble
Dans les câbles flexibles multi-conducteurs transportant des signaux mixtes :
Les noyaux d'alimentation et de signal doivent être physiquement séparés
Les signaux sensibles doivent être placés au centre du câble
Les noyaux de puissance doivent être disposés symétriquement autour d'eux
Cette stratégie structurelle réduit considérablement les interférences.
Géométrie des câbles et stabilité mécanique
Une structure de câble symétrique et ronde assure :
Répartition uniforme des contraintes
Positionnement stable du conducteur pendant le mouvement
La stabilité mécanique contribue directement à un contrôle cohérent de la diaphonie.
Scénarios d'application typiques
Automatisation industrielle et robotique
Les câbles flexibles multi-transmettent des signaux d'alimentation, de contrôle et de retour dans les systèmes en mouvement.
Systèmes de chaînes de traînage
Un mouvement continu nécessite une géométrie de conducteur et un blindage stables.
Vision industrielle et capteurs
Les lignes de données à haute-fréquence nécessitent un contrôle strict de la diaphonie.
Équipement médical
La transmission du signal à faible-bruit est essentielle pour des diagnostics précis.
Régions et normes applicables
Europe
Forte demande pour des solutions de câbles flexibles à faible-diaphonie
Conformité aux normes CEI et EN
Amérique du Nord
Accent mis sur l'intégrité du signal dans les systèmes industriels et de données
Asie-Pacifique
Croissance rapide dans l’automatisation et la fabrication électronique
Comment choisir le bonCâble souple?
Pour contrôler efficacement la diaphonie, les clients doivent prendre en compte :
Types de signaux et fréquences
Nécessité d'une paire torsadée ou d'un blindage individuel
Conditions de mouvement (mouvement statique ou continu)
Facteurs environnementaux
Normes régionales applicables
Le choix d'un câble flexible conçu spécifiquement pour l'intégrité du signal réduit les risques à long terme et les coûts de maintenance.
Contrôle de la diaphonie dans un multicœur-câble soupleest obtenu grâce à :
Disposition optimisée des conducteurs
Conception à paire torsadée
Stratégies de protection efficaces
Matériaux d'isolation appropriés
Construction mécanique stable
Régions applicables
Europe
Amérique du Nord
Asie-Pacifique et marchés mondiaux
Recommandation
Veuillez sélectionner des câbles flexibles multi-en fonction de la sensibilité du signal, de la fréquence, des exigences de mouvement et des normes régionales afin de garantir des performances fiables dans les systèmes complexes.
