Choisir le bon câble solaire est l’une des décisions les plus cruciales lors de la conception ou de l’installation d’un système d’énergie solaire. Le fil solaire qui connecte vos panneaux solaires à d'autres composants tels que des onduleurs, des contrôleurs de charge et des batteries doit être correctement dimensionné pour gérer le courant produit par le système sans chute de tension excessive, surchauffe ou risque pour la sécurité. Une taille couramment utilisée dans les systèmes solaires est le câble solaire de 2,5 mm, mais quelle puissance (en kilowatts ou kW) ce câble peut-il gérer en toute sécurité ? Cette question est essentielle pour garantir l’efficacité et la longévité de votre installation solaire.
Dans cet article, nous explorerons les facteurs qui déterminent la capacité électrique d'un câble solaire de 2,5 mm, comment calculer sa capacité de transport de courant sûre et comment l'utiliser efficacement dans votre système solaire.
Comprendre les câbles solaires et leur fonction dans les systèmes solaires
Avant de plonger dans les spécificités d'un câble solaire de 2,5 mm, il est important de comprendre le rôle que jouent les câbles solaires dans un système d'énergie solaire. Les câbles solaires sont utilisés pour connecter les panneaux solaires à d'autres composants tels que des onduleurs, des batteries et des contrôleurs de charge, et ils sont conçus pour gérer le courant électrique généré par les panneaux et assurer le transport sûr de cette énergie.

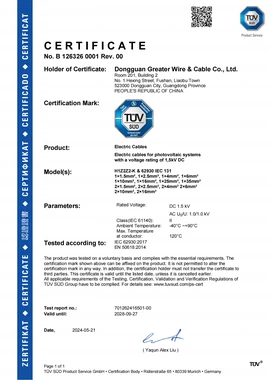

Les types de câbles solaires les plus couramment utilisés pour ces connexions sont les câbles unipolaires, et ils présentent des caractéristiques spécifiques telles que :
Note actuelle: Quelle quantité de courant électrique le câble peut transporter en toute sécurité.
Tension nominale: La tension maximale que le câble peut supporter.
Résistance à la température: La plage de températures dans laquelle le câble peut fonctionner sans être endommagé.
Durabilité: Protection contre les rayons UV, l'eau et autres facteurs environnementaux pouvant dégrader le fil.
Un fil solaire de 2,5 mm fait référence à la section transversale du conducteur dans le câble, qui est de 2,5 millimètres carrés. Cette taille est couramment utilisée pour les systèmes d’énergie solaire résidentiels et convient généralement aux systèmes ayant une demande de puissance modérée.
Capacité de transport de courant d'un câble solaire de 2,5 mm
Le courant nominal est la spécification la plus importante à prendre en compte pour déterminer la quantité de puissance qu'un câble solaire de 2,5 mm peut gérer en toute sécurité. Le courant est mesuré en ampères (A) et influence directement la quantité d'énergie électrique (ou de puissance en watts) qui peut être transférée à travers le câble.
Pour un câble solaire de 2,5 mm, la capacité de transport de courant typique se situe entre 20 et 25 ampères en fonction de facteurs tels que l'isolation du câble, la température ambiante et les conditions d'installation.
Facteurs affectant la capacité de charge actuelle
Plusieurs facteurs affectent la capacité de charge actuelle des câbles solaires, notamment :
Température ambiante: Les câbles ont généralement une capacité de courant réduite dans les environnements à haute température en raison du risque de dégradation de l'isolation. Par exemple, un câble pouvant transporter 25 A à 25 degrés pourrait ne pouvoir transporter que 20 A à 40 degrés.
Matériau isolant: Le type d'isolation utilisé dans le câble, comme le PVC, le TPE ou le XLPE, affecte sa résistance à la chaleur et, par conséquent, sa capacité de transport de courant.
Tension nominale: La tension du système a également un impact sur la capacité actuelle. Par exemple, dans un système 12V, le courant sera plus élevé pour une même puissance par rapport à un système 48V, nécessitant un câblage plus robuste.
Méthode d'installation: Le fait que le câble soit exposé à la lumière directe du soleil, enterré sous terre ou installé à l'intérieur d'un conduit peut influencer la façon dont il dissipe la chaleur. Cela affecte également sa capacité de transport de courant.
Courant nominal du câble solaire de 2,5 mm
Note nominale: Un câble solaire typique de 2,5 mm peut transporter en toute sécurité 20A à 25A de courant.
Chute de tension: Lorsque le courant circule dans le câble, une partie de celui-ci est perdue sous forme de chute de tension en raison de la résistance du fil. Pour les câbles plus longs, lechute de tensionpeut réduire l'efficacité globale du système et un câble plus gros peut être nécessaire pour maintenir des performances optimales.
Quelle puissance (kW) un câble solaire de 2,5 mm peut-il supporter ?
Maintenant que nous comprenons la capacité actuelle d'unCâble solaire de 2,5 mm, la prochaine question logique est : quelle puissance ce câble peut-il supporter ?
La puissance dans un circuit DC est donnée par l’équation :
P=V×I
Où:
P est la puissance (en watts, W),
V est la tension (en volts, V),
I est le courant (en ampères, A).
PouvoirCalcul de capacité pour différents systèmes de tension
Étant donné que la plupart des systèmes d'énergie solaire fonctionnent en courant continu (courant continu) et que la tension peut varier en fonction de la configuration (par exemple, systèmes 12 V, 24 V, 48 V), nous examinerons différents niveaux de tension pour comprendre la quantité d'énergie qu'un câble solaire de 2,5 mm peut manipuler à différents courants.
1. Pour un système solaire 12 V :
Un câble solaire de 2,5 mm peut transporter en toute sécurité 20 A à 25 A de courant. Pour un système 12V :
P=12V×20A=240WP
P=12V×25A=300W
Ainsi, pour un système solaire 12 V, un câble solaire de 2,5 mm peut transporter en toute sécurité entre 240 W et 300 W de puissance.
2. Pour un système solaire 24 V :
Pour un système V s24 :
P=24V×20A=480W
P=24V×25A=600W
Ainsi, pour un système solaire 24 V, un câble solaire de 2,5 mm peut transporter en toute sécurité entre 480 W et 600 W de puissance.
3. Pour un système solaire de 48 V :
Pour un système 48V :
P=48V×20A=960W
P=48V×25A=1200W
Ainsi, pour un système solaire de 48 V, un câble solaire de 2,5 mm peut transporter en toute sécurité entre 960 W et 1 200 W de puissance.
Quand utiliser un câble solaire de 2,5 mm ?
Le câble solaire de 2,5 mm convient à une gamme de systèmes solaires ayant des besoins énergétiques modérés. Il est généralement utilisé pour :
1. Petits systèmes solaires résidentiels
Pour la plupart des systèmes solaires résidentiels conçus pour générer entre 300 W et 5 kW de puissance, un câble solaire de 2,5 mm peut répondre aux besoins en courant et en puissance. Il est idéal pour connecter des panneaux solaires à des onduleurs, des contrôleurs de charge et des parcs de batteries dans des systèmes nécessitant jusqu'à 25 A de courant.
2. Câbles courts
Pour les câbles courts (moins de 10 mètres), la chute de tension est minime et le fil solaire de 2,5 mm est suffisant pour répondre aux besoins électriques du système. Dans ces cas, le câble constitue une solution efficace et rentable.
3. Systèmes à basse tension
Le câble solaire de 2,5 mm est également couramment utilisé dans les systèmes 12 V ou 24 V, qui génèrent généralement moins de courant que les systèmes 48 V. Pour les systèmes 12 V, cette taille de câble est adéquate pour générer jusqu'à 300 W, tandis que pour les systèmes 24 V, elle peut gérer une puissance jusqu'à 600 W.
Quand passer à une taille de câble plus grande
Bien que le fil solaire de 2,5 mm convienne à de nombreux systèmes de petite et moyenne taille, les systèmes plus grands ou les systèmes comportant de longs câbles peuvent nécessiter un câble plus épais pour garantir l'efficacité et la sécurité.
1. Systèmes plus grands avec une puissance de sortie élevée
Pour les systèmes de plus de 5 kW ou ceux qui génèrent plus de 25 A de courant, il est recommandé de passer à un câble solaire de 4 mm, 6 mm ou même plus. Des câbles plus gros réduisent les chutes de tension et évitent le risque de surchauffe.
2. Câbles plus longs
Pour les câbles plus longs (plus de 10 mètres), la chute de tension peut devenir importante, entraînant une perte d'énergie et réduisant l'efficacité. Un câble plus grand avec une résistance plus faible est nécessaire pour minimiser la chute de tension et maintenir les performances optimales du système.
