Un câble solaire de 6 mm est couramment utilisé pour les installations solaires, en particulier pour les systèmes de taille moyenne, où la transmission d'énergie doit être à la fois efficace et sûre. La capacité de transport de courant d'un câble solaire de 6 mm dépend de plusieurs facteurs, notamment du type de câble, du matériau, de la température et des conditions dans lesquelles il est utilisé. Cet article abordera les facteurs influençant la valeur nominale actuelle des câbles solaires et fournira un examen approfondi des spécifications et des applications des câbles solaires de 6 mm dans les systèmes d'énergie solaire.
Comprendre les câbles solaires et les fils solaires
Les câbles solaires et les fils solaires sont conçus pour connecter les composants d'un système d'énergie solaire, notamment les panneaux solaires, les onduleurs et les batteries. Ces câbles sont spécialement conçus pour répondre aux exigences uniques des systèmes d'énergie solaire, telles que l'exposition à des conditions météorologiques difficiles et le besoin d'une grande durabilité sur de longues périodes.
En général, les câbles solaires sont constitués de conducteurs en cuivre ou en aluminium recouverts de matériaux isolants spéciaux comme les élastomères thermoplastiques (TPE), le polyéthylène réticulé (XLPE) ou le chlorure de polyvinyle (PVC). Les matériaux isolants garantissent que les câbles restent sûrs et fonctionnels même en cas de soleil intense, d'humidité et de températures fluctuantes.
Facteurs affectant la capacité de transport de courant
La capacité de transport de courant d'un câble solaire, ou son intensité admissible, dépend de divers facteurs, tels que :
Matériel: La plupart des câbles solaires sont en cuivre ou en aluminium. Le cuivre a une capacité de transport de courant plus élevée que l'aluminium, de sorte que les câbles avec des conducteurs en cuivre peuvent transporter plus de courant.
Température: La température de fonctionnement du câble joue un rôle important dans la détermination de sa capacité de transport de courant. Des températures élevées peuvent réduire la quantité de courant qu'un câble peut transporter en toute sécurité sans surchauffer. Les câbles solaires standard sont conçus pour des températures comprises entre -40 degrés et +90 degrés.
Tension nominale: La tension nominale du câble solaire détermine également son adéquation à certains systèmes. La plupart des câbles solaires sont conçus pour 600 V à 1,000 V CC, certains câbles étant conçus pour des tensions encore plus élevées.
Isolation: Le type d'isolation affecte à la fois la température maximale que le câble peut supporter et sa résistance aux fuites électriques. Les câbles dotés de matériaux isolants plus épais ou plus avancés peuvent généralement supporter des courants plus élevés.
Longueur du câble: Les câbles plus longs ont tendance à avoir plus de résistance, ce qui peut provoquer des chutes de tension et augmenter le risque de surchauffe. Il est important de choisir le bon calibre et la bonne longueur de câble pour garantir que le système est efficace et sûr.
Intensité du câble solaire de 6 mm
Pour déterminer combien d'ampères un câble solaire de 6 mm peut transporter, nous devons prendre en compte le calibre du fil, le matériau isolant et les conditions environnementales. Voici un guide de base basé sur les spécifications les plus courantes :
Câble en cuivre de 6 mm²: Un câble solaire en cuivre de 6 mm² a généralement une intensité admissible de 40-50 ampères dans des conditions standard. Il s'agit d'un câble correctement installé avec une ventilation suffisante et qui n'est pas soumis à des températures extrêmes.
Câble en aluminium 6 mm²: Les conducteurs en aluminium ont une intensité admissible inférieure à celle du cuivre. Un câble solaire en aluminium de 6 mm² peut généralement transporter environ 30-40 ampères, encore une fois en fonction des conditions.
Il est important de noter qu'il s'agit de directives générales et que le courant admissible peut être affecté par des facteurs tels que la température, l'isolation des câbles et la méthode d'installation. Par exemple, les câbles installés dans des conduits ou les câbles regroupés peuvent nécessiter l'application de facteurs de déclassement, ce qui peut réduire leur capacité de transport de courant.
Dimensionnement des câbles solaires
Lors de la conception d'un système d'énergie solaire, le choix de la bonne taille de câble est crucial pour garantir la sécurité, minimiser les pertes de puissance et optimiser l'efficacité. Si un câble est trop petit pour la quantité de courant consommé, il peut surchauffer et présenter un risque d'incendie. D’un autre côté, utiliser un câble trop gros peut s’avérer inefficace, car il coûte plus cher et est plus difficile à utiliser.
Pour les installations solaires résidentielles et commerciales typiques, les tailles de fils solaires peuvent varier de 2,5 mm² à 10 mm². Un câble de 6 mm² est souvent choisi pour les systèmes de taille moyenne où la demande de courant est modérée mais pas excessive. Dans les grandes installations solaires ou les systèmes commerciaux, des câbles avec une intensité admissible plus élevée, tels que des câbles de 10 mm² ou 16 mm², sont souvent nécessaires.
Applications du câble solaire de 6 mm
Les câbles solaires de 6 mm sont utilisés dans diverses applications, notamment :
Connexion des panneaux solaires aux onduleurs: L'utilisation la plus courante des câbles solaires de 6 mm est de connecter des panneaux solaires aux onduleurs. Cela implique de transmettre l’énergie CC générée par les panneaux solaires à l’onduleur, qui la convertit en énergie CA pour une utilisation domestique ou professionnelle.
Systèmes de stockage sur batterie: Dans les systèmes qui incluent des batteries pour le stockage d'énergie, des câbles solaires de 6 mm peuvent être utilisés pour connecter l'onduleur au parc de batteries. Les câbles doivent pouvoir gérer le courant généré par les panneaux solaires et stocké dans les batteries.
Boîtes de combinaison CC: Dans les systèmes plus grands comportant plusieurs panneaux solaires, des câbles de 6 mm peuvent être utilisés pour connecter les chaînes individuelles de panneaux solaires à un boîtier de combinaison CC, qui consolide l'énergie des panneaux avant de l'envoyer à l'onduleur.
Contrôleurs de charge: Dans les systèmes hors réseau, des câbles solaires de 6 mm peuvent être utilisés pour connecter les panneaux solaires au contrôleur de charge, qui régule la tension et le courant des panneaux solaires pour charger les batteries en toute sécurité.
Normes de câbles solaires
Lors de la sélection des câbles solaires, il est important de s'assurer qu'ils sont conformes aux normes en vigueur. Les normes les plus communément reconnues pour les câbles solaires sont :
CEI 60216: Cette norme internationale définit les lignes directrices pour les matériaux d'isolation utilisés dans les câbles, garantissant qu'ils peuvent être utilisés en toute sécurité dans des conditions extérieures et qu'ils peuvent gérer la haute tension et le courant présents dans les systèmes solaires.
UL4703: Il s'agit de la norme des Underwriters Laboratories pour les câbles solaires, qui garantit que le câble peut être utilisé en toute sécurité dans les systèmes photovoltaïques.

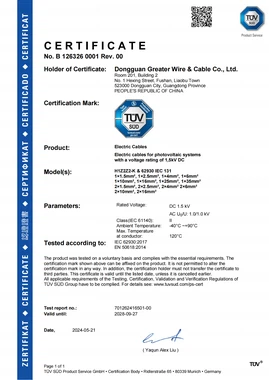

TUV (Technischer Überwachungsverein): La certification TUV est largement reconnue en Europe et garantit que le câble est sûr et durable pour une utilisation dans les systèmes d'énergie solaire.
