Le fil THHN, ou fil thermoplastique recouvert de nylon résistant à la chaleur, est un conducteur électrique largement utilisé dans diverses applications. Sa durabilité et sa résistance aux conditions extrêmes en font un choix privilégié dans les environnements à haute et basse température. Cependant, comprendre comment le fil THHN, ou fil THHN, se comporte dans de telles conditions est essentiel pour garantir la sécurité, l'efficacité et la longévité des installations électriques. Cet article explore les températures nominales, les caractéristiques de performance et les considérations pratiques du fil THHN dans des environnements extrêmes.

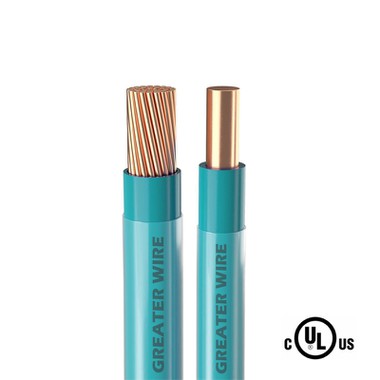

Construction et températures nominales du fil THHN
Pour comprendre comment le fil THHN gère les variations de température, il est important de revoir sa construction et ses caractéristiques nominales :
Conducteur:
Généralement fabriqué en cuivre ou en aluminium, assurant une excellente conductivité électrique.
Isolation thermoplastique:
Fabriqué en polychlorure de vinyle (PVC), offrant résistance à la chaleur et isolation électrique.
Revêtement en nylon:
Fournit une protection supplémentaire contre l’abrasion, les produits chimiques et les facteurs environnementaux.
Cotes de température:
Emplacements secs: Le fil THHN est conçu pour fonctionner à des températures allant jusqu'à 90 degrés (194 degrés F).
Lieux humides: Il peut supporter des températures allant jusqu'à 75 degrés (167 degrés F).
Limites de basse température : Généralement conçu pour une installation jusqu'à -10 degrés (14 degrés F), selon le fabricant.
Performances du fil THHN dans des environnements à haute température
1. Résistance thermique
L'isolation thermoplastique et le revêtement en nylon du fil THHN sont spécialement conçus pour résister à des températures élevées.
Durabilité:
À des températures allant jusqu'à 90 degrés dans des endroits secs, l'isolation reste intacte, empêchant ainsi sa dégradation.
Le revêtement en nylon assure une protection supplémentaire, même dans des environnements aux températures fluctuantes.
Efficacité électrique:
Des températures élevées peuvent entraîner une augmentation de la résistance électrique. Cependant, le fil THHN est conçu pour minimiser la résistance dans sa plage de température nominale, garantissant ainsi une transmission de puissance efficace.
2. Applications dans des environnements à haute température
Environnements industriels:
Les machines et équipements qui génèrent une chaleur importante utilisent souvent du fil THHN pour les connexions électriques.
Systèmes CVC:
Le fil THHN est idéal pour le câblage des composants des systèmes de chauffage et de refroidissement.
Cuisines commerciales:
La résistance thermique du fil le rend adapté au câblage dans des zones exposées à une chaleur élevée, telles que les fours et les grils.
3. Précautions en cas de températures élevées
Facteurs de déclassement:
Des températures ambiantes élevées peuvent réduire l'intensité admissible du fil. Les codes électriques exigent souvent des calculs de déclassement pour garantir un fonctionnement sûr.
Mesures de protection:
Utilisez des conduits et une isolation appropriée pour protéger les fils de toute exposition directe à des sources de chaleur extrême.
Performances du fil THHN dans les environnements à basse température
1. Flexibilité et durabilité
À basse température, les performances du fil THHN peuvent être affectées par les propriétés matérielles de son isolation et de son revêtement :
Isolation PVC:
Peut devenir rigide et sujet aux fissures lorsqu'il est exposé à des températures extrêmement basses, en particulier lors de l'installation.
Revêtement en nylon:
Offre une certaine flexibilité mais peut également devenir cassant à des températures inférieures à zéro.
2. Applications dans des environnements froids
Systèmes de réfrigération:
Le fil THHN est utilisé dans les systèmes de câblage des congélateurs et des entrepôts frigorifiques.
Installations extérieures:
Convient au câblage dans des environnements extérieurs humides mais protégés où les températures peuvent chuter considérablement.
3. Précautions pour les basses températures
Gestion avant l'installation:
Évitez de plier ou de tirer excessivement le fil THHN dans des conditions de gel pour éviter d'endommager l'isolation.
Alternatives classées en température:
Pour des températures extrêmement basses, envisagez d'utiliser des fils dotés d'indices de basse température améliorés, tels que XHHW-2.
Meilleures pratiques d'utilisation du fil THHN à des températures extrêmes
Comprendre les conditions ambiantes
Mesurez la température ambiante attendue du site d'installation et comparez-la avec les températures nominales du fil.
Calculs de déclassement
Reportez-vous au National Electrical Code (NEC) pour connaître les exigences de déclassement dans les environnements à haute ou basse température.
Protection des conduits
Installez le fil THHN dans des conduits pour le protéger de l'exposition directe aux températures extrêmes, à la lumière du soleil ou à d'autres facteurs environnementaux.
Utilisez les outils appropriés
Utilisez des lubrifiants pour tirer les fils afin de réduire la friction lors de l'installation, en particulier dans les environnements froids où l'isolation peut être moins flexible.
Sélectionnez le calibre de fil correct
Des températures plus élevées peuvent augmenter la résistance, il est donc crucial de choisir le calibre de fil approprié pour éviter la surchauffe.
Avantages du fil THHN dans les environnements extrêmes
1. Tolérance élevée à la chaleur
La résistance nominale à 90 degrés dans les environnements secs rend le fil THHN adapté à une large gamme d'applications.
2. Résistance à l'abrasion
Le revêtement en nylon garantit que le fil reste protégé pendant l'installation et le fonctionnement, même dans des conditions difficiles.
3. Polyvalence
Le fil THHN peut être utilisé dans des environnements à haute et basse température avec les précautions appropriées.
Limites du fil THHN dans des températures extrêmes
Isolation fragile dans des conditions de gel
L'isolation en PVC peut se fissurer si elle est mal manipulée dans des environnements extrêmement froids.
Ampacité réduite à haute température
Une exposition prolongée à des températures élevées nécessite un déclassement minutieux pour éviter une surchauffe.
Pas idéal pour les environnements humides
Bien qu'il soit résistant à l'humidité, le fil THHN n'est pas conçu pour une utilisation continue dans des environnements humides, sauf s'il est marqué THWN-2.
Types de fils alternatifs pour conditions extrêmes
Si le site d'installation présente des conditions dépassant les capacités du fil THHN, envisagez ces alternatives :
Fil XHHW-2
Flexibilité supérieure à basse température et performances à haute température, ce qui le rend idéal pour les environnements difficiles.
Fil THWN-2
Convient aux environnements humides et secs, avec des températures allant jusqu'à 90 degrés dans toutes les conditions.
Fil MTW (fil pour machine-outil)
Conçu pour une flexibilité et une résistance élevées à l’huile, à l’humidité et à la chaleur, souvent utilisé dans les environnements industriels.
