1. Signification et identification deRhh
Chaque lettre en RHH indique:
R: Caoutchouc - fait référence à l'isolation en caoutchouc thermodosette qui offre une excellente résistance électrique et thermique .
H: Résistant à la chaleur - évalué pour un fonctionnement continu à 90 degrés dans des environnements secs .
H: Renforce la stabilité à haute température du câble .
Les types connexes incluent RHW (pour les emplacements humides) et RHW -2 (pour les conditions humides à haute température) . RHH est spécifiquement destiné aux emplacements secs et est généralement utilisé dans les installations d'équipement conducteur ou fermées .

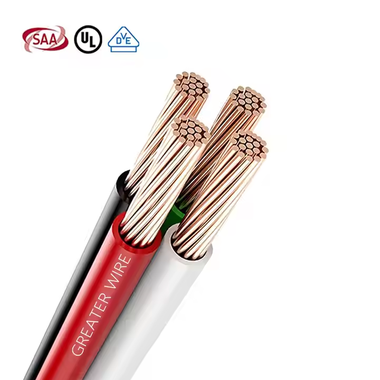

2. RhhStructure et matériaux du câble
Le fil RHH est composé des composants suivants:
Conducteur: Cuivre nu ou en conserve, souvent échoué pour la flexibilité et la conductivité élevée .
Isolation: En caoutchouc de thermodoste éthylène propylène (EPR) ou similaire, offrant une excellente stabilité thermique, une résistance chimique et une durabilité mécanique .
Pas de veste extérieure: Les câbles RHH manquent généralement d'une gaine extérieure supplémentaire, ils doivent donc être exécutés dans des conduits métalliques ou des voies de course fermées pour la protection mécanique .
Cette conception rend le câble RHH à la fois léger et efficace, idéal pour les systèmes d'isolation électrique haute performance .
3. Caractéristiques principales et avantages techniques deRhh
RHH Cable offre les avantages suivants:
Tolérance à la chaleur élevée: Évalué pour 90 degrés dans des environnements secs, adaptés à une utilisation près des sources de chaleur .
Résistance aux flammes: Excellentes propriétés ignifuges de la flamme répondant aux normes de sécurité UL et NEC .
Abrasion et résistance chimique: Adapté à un usage industriel avec une exposition aux acides, aux alcalis et autres produits chimiques .
Facilité d'installation: Le cuivre échoué flexible permet un routage facile dans les espaces restreints .
4. Applications communes deRhhCâbles
Le fil RHH est fréquemment utilisé dans ce qui suit:
Distribution d'énergie intérieure: Connexion des panneaux de distribution principaux aux circuits de branche .
Planches de commutation et armoires de commande: En tant que fil d'interconnexion entre l'équipement .
Générateurs et transformateurs: Pour les connexions de sortie dans les systèmes d'alimentation .
Câblage de conduit: Installé dans des conduites métalliques rigides ou flexibles pour la protection environnementale et mécanique .
5. Comparaison deRhhaux autres types de fils
| Type de fil | Utilisation de l'emplacement humide | Isolation | Cote de température | Utilisation recommandée |
|---|---|---|---|---|
| Rhh | Non | Caoutchouc | 90 degrés (sec) | Indoor sec uniquement |
| Rhw | Oui | Caoutchouc | 75 degrés –90 degrés | À l'intérieur / à l'extérieur, à l'épreuve de l'humidité |
| Rhw -2 | Oui | Caoutchouc | 90 degrés (sec / humide) | Zones humides à haut tempête |
| Xhhw | Oui | Xlpe | 90 degrés (sec / humide) | Commercial / industriel général |
6. RhhConformité et normes du câble
Norme UL: Répond aux spécifications UL 44 pour l'isolation et la résistance aux flammes .
Codes NEC: Doit être installé conformément au code électrique national (NEC) .
Cote de tension: Généralement évalué à 600 volts, adapté à la plupart des distributions d'énergie commerciales et résidentielles .
7. RhhGuide d'installation et précautions
Une bonne installation de fil RHH implique:
Utiliser uniquement dans des environnements secs et non corporels; Installer dans des conduits métalliques ou des voies de course scellées .
Évitez les virages tranchants et maintenez le rayon de courbure minimum pour réduire la contrainte .
Gardez une distance de sécurité des sources de chaleur pour empêcher la dégradation de l'isolation .
Suivez les codes électriques nationaux et locaux lors de l'installation et de l'inspection .
8. Conseils de sécurité et d'entretien pourRhhCâbles
Inspectez régulièrement les fissures, le durcissement ou les dommages à l'isolation .
Empêcher la surcharge pour éviter l'accumulation de chaleur et les risques d'incendie potentiels .
Confirmer la capacité de transport en courant correspond à la conception avant le fonctionnement dans les zones chaudes .
Remplacez les fils vieillissants par des produits même ou supérieurs .
9. Comment choisir le droitFil RHH
Déterminer l'ampleur: Calculer la jauge de fil requise en fonction de la charge d'alimentation, e . g ., 1 awg pour les charges supérieures à 100a .
Évaluer les conditions environnementales: Uniquement pour les zones sèches; Pas pour les installations enterrées ou humides .
Correspondre aux dispositifs de tension et de protection du système: Assurer la compatibilité avec les disjoncteurs et les commutateurs de protection .
Choisissez des marques certifiées: Préférez les produits UL ou CUL certifiés de fabricants réputés .
