Avec la transition mondiale vers les énergies renouvelables, la production d’énergie photovoltaïque (PV) est devenue l’une des sources les plus importantes du secteur des énergies propres. Qu'il s'agisse de fermes solaires à grande échelle ou de systèmes de toit distribués, les câbles sont des composants essentiels qui garantissent une transmission d'énergie sûre et efficace. Leurs performances ont un impact direct à la fois sur la fiabilité opérationnelle et sur le coût global des projets photovoltaïques.
Alors que les panneaux solaires et les onduleurs accaparent souvent la majorité des budgets des projets, les câbles sont souvent négligés. Cependant, les câbles ne font pas seulement partie de l'investissement initial, mais affectent également la maintenance, le remplacement et la sécurité à long terme. Choisir le bon type de câble peut réduire considérablement les coûts du cycle de vie tout en améliorant les performances et la durabilité du système.
Câble XHHW-2, reconnu par le National Electrical Code (NEC) et certifié UL-, est devenu un choix fiable pour les installations photovoltaïques sur le marché nord-américain. Cet article présente unanalyse coût-efficacitédu câble XHHW-2 dans les applications photovoltaïques, y compris une comparaison avecCâble THHN, l’une des alternatives les plus couramment utilisées. L'objectif est de fournir aux développeurs de projets, aux entrepreneurs EPC et aux distributeurs des informations précieuses sur la sélection des câbles.

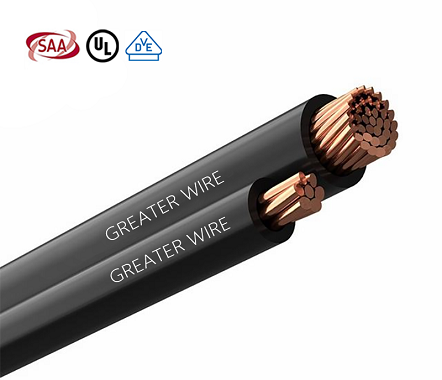

Qu'est-ce queCâble XHHW-2?
XHHW-2 est un type de fil de construction défini par le NEC et certifié parUL (Laboratoires des assureurs). Sa désignation se décompose comme suit :
- X : Isolation en polyéthylène réticulé-(XLPE), offrant une résistance supérieure à la chaleur et aux intempéries.
- HH: Résistance élevée à la chaleur, adaptée aux environnements à température plus élevée.
- W : Résistant à l'eau-, adapté aux endroits mouillés ou humides.
- -2: évalué pour90 degrés dans des conditions humides, garantissant des performances stables même dans des climats difficiles.
Principales caractéristiques du câble XHHW-2 :
- Conducteur: Cuivre ou aluminium, selon les exigences de l'application.
- Isolation: Isolation XLPE avec une excellente rigidité diélectrique et durabilité mécanique.
- Température nominale: 90 degrés humides / 105 degrés secs.
- Tension nominale: Communément disponible sur600V et 1000V, idéal pour les systèmes photovoltaïques.
- Applications: Convient aux conduits, aux chemins de câbles, aux chemins de câbles et à l'enfouissement direct, ce qui en fait un candidat idéal pour les projets solaires exposés à des conditions extérieures difficiles.
Valeur du câble XHHW-2 dans les systèmes photovoltaïques
Face des câbles PVrayonnement UV intense, fortes variations de température quotidiennes, humidité et même exposition au brouillard salin-dans les zones côtières. Les câbles XHHW-2 offrent des avantages distincts dans ces environnements :
1. Résistance exceptionnelle aux intempéries
- L'isolation XLPE offre une excellente protection contre les UV, l'ozone et les produits chimiques, garantissant ainsi une fiabilité à long terme en extérieur.
2. Valeur économique supérieure
- Bien que le prix initial puisse être plus élevé que celui des alternatives isolées en PVC-, le XHHW-2 offre une durée de vie plus longue et une maintenance réduite, réduisant ainsi les coûts totaux tout au long de la durée de vie du système.
3. Normes de sécurité élevées
- Ignifuge-, résistant à l'humidité-et durable à des températures élevées, XHHW-2 réduit les risques tels que les défauts électriques et les risques d'incendie.
4. Flexibilité d'installation
- Convient aux conduits, aux chemins de câbles, à l'enfouissement direct et aux environnements extérieurs, adaptable à différentes conceptions de systèmes photovoltaïques.
5.Conformité aux normes nord-américaines
- Entièrement conforme aux exigences NEC et UL, ce qui en fait un choix idéal pour les projets photovoltaïques aux États-Unis et en Amérique latine.
-Cadre d'analyse coût-efficacité
Lors de la sélection de câbles pour des projets photovoltaïques,le prix unitaire à lui seul ne détermine pas le rapport coût-efficacité-. Une analyse globale devrait prendre en compteCoût total de possession (TCO):
- Coût d'achat initial– Les dépenses initiales liées à l’acquisition du câble.
- Coût d'installation– Des facteurs tels que le poids du câble, la flexibilité et la méthode d'installation affectent les coûts de main-d'œuvre et de matériaux.
- Coût d'exploitation et de maintenance– La stabilité à long-terme détermine la fréquence et le coût des réparations.
- Coût de remplacement– Si le câble tombe en panne prématurément, les frais de remplacement et les temps d'arrêt du système s'ajoutent au coût global.
Dans ce cadre, le XHHW-2 surpasse souvent les alternatives : même si son coût initial peut être légèrement plus élevé, sondurée de vie plus longue, maintenance réduite et sécurité amélioréeen font l'option la plus rentable-sur toute la durée de vie opérationnelle du système.
Analyse comparative : câble XHHW-2 par rapport au câble THHN
| Fonctionnalité | XHHW-2 | THHN |
|---|---|---|
| Matériau isolant | XLPE – Résistant aux UV, à la chaleur et aux intempéries | PVC – Plus vulnérable aux UV et à la chaleur |
| Température nominale | 90 degrés humides / 105 degrés secs | 75 degrés humides / 90 degrés secs |
| Résistance aux intempéries | Excellent, idéal pour une utilisation solaire extérieure | Limité, principalement pour les applications intérieures |
| Méthodes d'installation | Conduits, chemins de câbles, plateaux, enfouissement direct, extérieur | Principalement des installations de conduits |
| Durée de vie | Durée de vie plus longue, moins de remplacements | Durée de vie plus courte, remplacements fréquents |
| Coût-Efficacité | Un coût initial plus élevé, un coût total de possession réduit | Coût initial inférieur, coût-à long terme plus élevé |
Conclusion : Pour les systèmes solaires photovoltaïques, en particulier ceux situés en extérieur et dans des environnements difficiles, le XHHW-2 offre clairement une rentabilité à long terme- supérieure à celle du câble THHN.
Applications pratiques deXHHW-2dans les projets photovoltaïques
1.-Fermes solaires à l'échelle des services publics
- Une vaste couverture terrestre nécessite des câbles capables de résister-à une exposition aux UV à long terme et à une chaleur extrême.
2.Systèmes de toit distribués
- Un espace limité et des configurations complexes nécessitent des câbles flexibles-résistants aux intempéries pour une installation sûre.
3.Installations pour climat froid
- Capable d'opérer à-40 degrés, garantissant des performances stables dans les régions à haute-latitude.
4. Régions côtières et humides
- Résistant au brouillard salin-et à l'humidité, minimisant la corrosion et la dégradation de l'isolation.
Directives d'installation pour les câbles XHHW-2
1. Méthodes appropriées: Conduits, plateaux et enterrement direct. Compatible avec d'autres câbles dans les installations partagées.
2. Rayon de courbure: Suivez les directives NEC pour éviter les contraintes d'isolation.
3. Tirer la tension: Surveillez la force de traction pendant l’installation pour éviter d’endommager le conducteur.
4. Considérations environnementales : Bien que résistant aux intempéries-, une protection supplémentaire est recommandée dans des conditions extrêmes.
5.Normes PV: Doit être conforme à l'article 690 du NEC pour les systèmes photovoltaïques.
Choisissez nos câbles-Dongguan Grand Fil et Câble Co., Ltd.
Nous fabriquons des fils et des câbles certifiés UL-
- Grâce à nos capacités de production avancées, nous proposons une gamme complète de fils certifiés UL-, notammentTHHN, THW, câble MC, câble CA, et plus encore, adaptés aux applications solaires et de construction.
Conçu pour le marché nord-américain
- Tous les produits sont conçus pour être conformesExigences UL, CSA et NEC, garantissant l'adéquation aux États-Unis, au Canada et en Amérique latine.
Gamme complète de spécifications
- Nous avons en stock une large sélection de tailles de conducteurs et de types d'isolation, couvrant toutes les exigences courantes des systèmes photovoltaïques.
Forte capacité de livraison
- Nous fournissonsexpédition rapideet prend en charge à la fois des projets utilitaires-de gros volume et des systèmes distribués plus petits.
Assistance technique professionnelle
- De la-consultation avant-vente à l'assistance-après-vente, nous vous proposonsconseils techniques complets, garantissant une installation fluide et des performances fiables.
Vaste expérience internationale
- Avec des années d'expertise en fabrication et en exportation, nos câbles sont fiablesbâtiments commerciaux, aéroports, universités, projets miniers et parcs solaires dans le monde entier.
Qualité certifiée
- Chaque produit est soumis à des contrôles strictsCertification ULtests, garantissant sécurité et fiabilité.
Services de personnalisation complets
- Nous proposons une personnalisation dansmatériaux, spécifications, longueurs, couleurs, performances, marquages et emballage, aidant les clients à obtenir des solutions sur mesure.
