H07V-K 25mm2 cable

PRODUIT RÉEL PHOTO

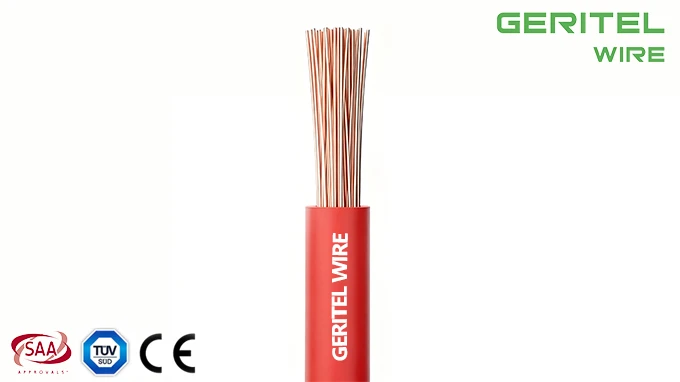

25 sq mm H07V-K wire

Fil de cuivre flexible de 25 mm² pour connexions d'équipements électriques protégées

Les équipements industriels et les armoires de distribution peuvent nécessiter des conducteurs monoconducteurs-plus lourds tout en bénéficiant d'une flexibilité lors de l'installation. H07V-K peut servir deFil d'alimentation de l'équipement de 25 mm²pour des circuits internes protégés appropriés entre les appareils de commutation, les bornes et les composants de puissance. Sa construction de classe 5 le rend également utile comme câble flexible pour armoire de distribution où les installateurs ont besoin d'un cintrage plus facile qu'avec des conducteurs toronnés rigides. GERITEL WIRE peut prendre en charge la sélection des couleurs, l'identification imprimée, l'emballage d'exportation et l'examen des documents techniques pour les projets OEM. Lorsqu'il est spécifié comme fil de connexion de terminal industriel, le concepteur doit confirmer la capacité actuelle, la plage de cosses ou de bornes, la température du boîtier et les normes d'équipement applicables.

SPÉCIFICATIONS DU PRODUIT

2491X H07V-K 25mm2 cable

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT, ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

2491X 25mm2 cable

H07VK 25mm2 wire

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal
