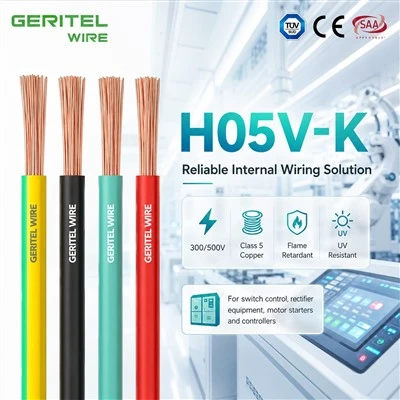

Fil H05V-K pour armoires de chargeur EV pour une production efficace de panneaux et un travail de terminal

H05V-K utilise un conducteur en cuivre de classe 5 à brins fins-avec isolation en PVC pour protéger les circuits de commande, de relais et auxiliaires à l'intérieur de l'équipement de recharge des véhicules électriques. Cette page cible les recherches surFil du panneau de chargeur EV, le fil interne de l'équipement de charge et le fil de l'armoire 300/500 V tout en gardant la définition technique du produit cohérente. cette page cible le câblage de commande interne et ne doit pas impliquer une utilisation comme câble de chargement du véhicule lui-même. Le fil est destiné à un usage interne fixe ou protégé approprié, la sélection finale doit donc suivre le schéma de l'équipement, la tension, la méthode d'installation et les règles locales. GERITEL WIRE peut confirmer les détails de construction, de couleur et d’emballage avant la production en volume.

SPÉCIFICATIONS DU PRODUIT

control cabinet wire manufacturer

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT, ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

control cabinet panel wire supplier

control cabinet internal wire supplier

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique-en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

CERTIFICATIONS MONDIALES

H05V-K cable datasheet

PHOTOS CLIENTS

H05V-K cable standard

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H05V-K peut-il être utilisé à l'intérieur d'une armoire BMS ?

H05V-K est souvent sélectionné pour cette exigence, mais l'application exacte nécessite toujours une vérification de dessin et de code. Le terme de recherche pertinent estFil d'armoire H05V-K BMS. Oui, les liaisons d'alimentation, de relais et de commande discrètes protégées appropriées à l'intérieur d'un panneau BMS peuvent utiliser H05V-K. Les faisceaux de détection cellulaire-et les bus de communication peuvent nécessiter des câbles spécialisés différents. Pour les commandes internationales, GERITEL WIRE peut préparer les informations techniques et d'emballage nécessaires à la coordination de l'achat, de l'inspection et de l'expédition.

Le H05V-K peut-il être utilisé à l'intérieur d'une armoire PCS ?

Il s'agit d'une question d'achat courante, car le H05V-K est vendu sous plusieurs descriptions de marché. Le terme de recherche pertinent est Fil de commande H05V-K PCS. Il peut être utilisé pour les circuits de contrôle interne et auxiliaires fixes dans une armoire de système de -conversion de puissance- où le calibre des câbles est suffisant. Les circuits d'alimentation CA/CC principaux nécessitent des conducteurs d'alimentation de tailles séparées. GERITEL WIRE peut confirmer la taille, la couleur, le marquage et les détails d'emballage demandés avant la production afin que la commande corresponde au dessin.

Le H05V-K peut-il être utilisé à l'intérieur d'un panneau de commande EMS ?

Dans la construction de panneaux, la réponse pratique dépend de la manière dont le conducteur est protégé et terminé. Le terme de recherche pertinent est Fil de panneau EMS H05V-K. Oui, le contrôleur interne, le relais et le câblage auxiliaire dans un panneau EMS protégé peuvent constituer une application appropriée. La communication réseau doit utiliser le câble de données spécifié. Pour les projets OEM, GERITEL WIRE peut prendre en charge l’examen des données techniques, la confirmation des échantillons et l’emballage pratique en bobine ou en boîte.

Le H05V-K peut-il être utilisé dans des systèmes de stockage par batterie conteneurisés ?

Du point de vue des spécifications, H05V-K a une limite d'utilisation claire qui ne doit pas être étendue par des allégations marketing. Le terme de recherche pertinent est le fil de commande H05V-K BESS. Il peut être utilisé à l’intérieur d’armoires de commande protégées dans un conteneur BESS si les exigences de température, de boîtier et de code sont satisfaites. Les conditions environnementales du conteneur doivent être considérées séparément du rôle de panneau intérieur du câble. GERITEL WIRE peut aider à comparer la construction demandée avec les spécifications du projet avant le devis, réduisant ainsi les inadéquations de modèle évitables.
