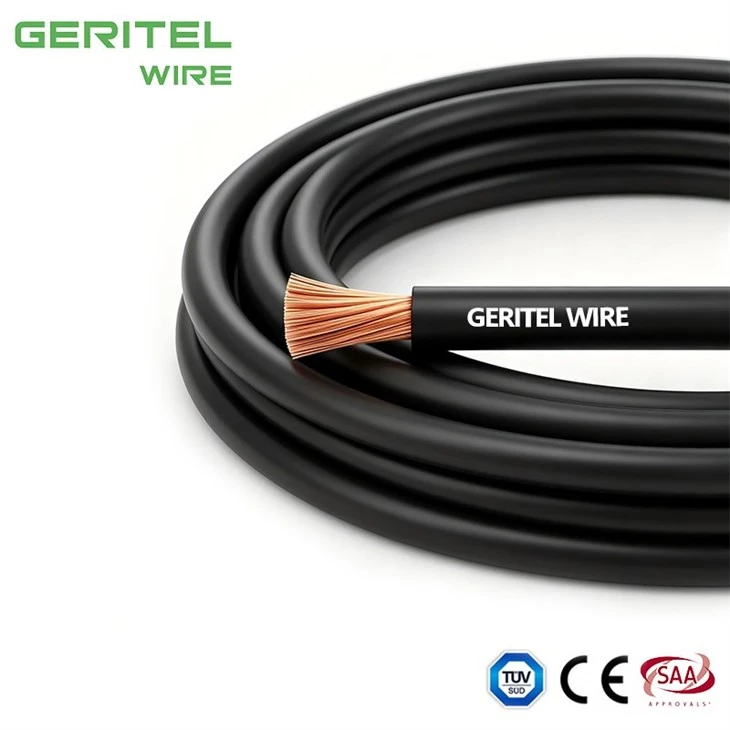

H05V-K 0.5mm2 flexible cable

PRODUIT RÉEL PHOTO

H05V-K 1x0.5 mm² control panel wire

Spécifiez un câble de câblage de panneau de classe 5 pour le câblage interne fixe protégé

Cette liste est rédigée pour les ateliers de panneaux de commande et les intégrateurs d'automatisation. H05V-K combine du cuivre toronné de classe 5 avec une isolation en PVC dans un format monocœur compact-adapté aux armoires de commande, aux borniers et aux chemins de panneaux protégés. Expressions de recherche telles que fil d'armoire de commande, fil de cuivre à brins fins etFil souple en PVCsont inclus naturellement car les clients utilisent un langage de catalogue différent. la flexibilité élevée des conducteurs permet un routage à rayon court-à l'intérieur d'armoires encombrées. La taille, la couleur et les conditions d'installation doivent être confirmées avant de commander. GERITEL WIRE prend en charge les contrôles de spécifications, le marquage OEM et l'emballage pratique pour l'exportation.

SPÉCIFICATIONS DU PRODUIT

H05V-K 1 x 0.5 mm² hook up wire

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT, ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

H05V-K 0.5mm2 hookup wire

H05V-K 0.5 mm2 equipment wire

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

H05V-K 0.5mm2 Class 5 flexible copper wire

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique-en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

CERTIFICATIONS MONDIALES

H05V-K 0.5mm2 blue wire

PHOTOS CLIENTS

H05V-K 0.5 mm2 red wire

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H05V-K est-il identique au fil du panneau ?

Dans la construction de panneaux, la réponse pratique dépend de la manière dont le conducteur est protégé et terminé. Le terme de recherche pertinent est fil de panneau H05V-K. Le fil de panneau est une description courante du marché pour H05V-K car le câble est fréquemment utilisé à l'intérieur des panneaux de commande, des appareillages de commutation et des équipements électriques. Le fil de panneau est un terme large, l'acheteur doit donc toujours spécifier H05V-K, 300/500V, la taille et la norme requise. Pour la production répétée de panneaux, GERITEL WIRE peut discuter d'un codage couleur, d'une impression et d'un emballage cohérents pour simplifier la manipulation en atelier.

Pourquoi les fournisseurs appellent-ils le fil d'équipement H05V-K ?

Du point de vue des spécifications, H05V-K a une limite d'utilisation claire qui ne doit pas être étendue par des allégations marketing. Le terme de recherche pertinent estFil d'équipement H05V-K. Étant donné que le câble est utilisé pour les connexions internes protégées dans les appareils et assemblages électriques, de nombreux catalogues le regroupent sous les fils d'équipement, les fils de branchement-les fils de branchement ou les fils simples d'armoire de commande-. Ne présumez pas que chaque produit vendu comme fil d'équipement est conforme à la norme EN 50525-2-31. GERITEL WIRE peut fournir la fiche technique applicable et les documents de conformité disponibles pour la construction exacte commandée pour examen par l'acheteur.

Quelle est la différence entre H05V-K et 05V-K ?

Pour le câblage OEM, l’approche la plus sûre consiste à faire correspondre le type de câble au circuit réel plutôt que de choisir uniquement par couleur ou par flexibilité. Le terme de recherche pertinent est 05V-K wire. 05V-K est souvent utilisé comme référence de marché abrégée, tandis que H05V-K est la désignation harmonisée que les acheteurs doivent utiliser lorsqu'ils spécifient le type de câble européen. Confirmez la désignation imprimée et la documentation sur le produit exact commandé. Lorsqu'un projet présente des conditions d'installation particulières, GERITEL WIRE peut aider à identifier si la norme H05V-K est adaptée ou si un autre type de câble est plus sûr.

2491X est-il un autre nom pour H05V-K ?

Le produit peut convenir, à condition que la tension, la -section transversale et les conditions d'installation-protégées soient correctes. Le terme de recherche pertinent est le câble 2491X H05V-K. Sur le marché britannique, le 2491X est couramment utilisé pour le câblage de panneaux à un seul noyau en PVC flexible-et est fréquemment référencé-avec H05V-K/H07V-K en fonction de la taille du conducteur et de la classe de tension. Le 2491X pouvant couvrir différentes classes de tension, la taille et la désignation H05/H07 doivent être vérifiées. GERITEL WIRE se concentre sur une confirmation claire des spécifications avant la production de masse, en particulier pour la tension, la section transversale, la couleur et la portée de la certification.
