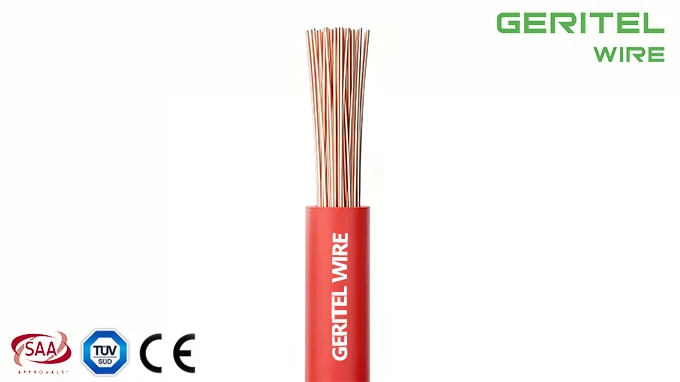

Câble de panneau de commande H05V-K pour des connexions d'armoire soignées

Pour les armoires d'automatisation et les boîtiers de commande électrique, H05V-K offre la flexibilité nécessaire pour un câblage point à point organisé-à-entre les disjoncteurs, les relais, les bornes et les dispositifs de contrôle. Commefil d'armoire électrique, son conducteur de classe 5 se plie plus facilement que les alternatives solides, aidant les installateurs à acheminer les conducteurs à travers les goulottes de câblage et autour des composants étroitement espacés. La construction en fil de cuivre à brins fins permet également un dénudage et une préparation pratiques des viroles. GERITEL WIRE fournit des câbles de câblage pour panneaux de commande en plusieurs couleurs et peut discuter des exigences d'impression OEM, de longueur d'emballage et d'étiquette avec les constructeurs de panneaux, les fabricants de machines et les distributeurs avant la production en série.

SPÉCIFICATIONS DU PRODUIT

H05V-K wire fast delivery

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

H05V-K export supplier

H05V-K European market cable supplier

CONDITIONNEMENT

Rouler

Bobine en plastique

Petit moulinet en bois

APPLICATION

Panneau de commande industriel

Connexion électrique pour énergies renouvelables

Câblage du tableau

CAS

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

Distribution d'énergie du tableau principal industriel

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

H05V-K 0.5mm2 for control cabinet wiring

H05V-K 0.5mm2 IEC 60332-1-2 flame retardant

H05V-K 0.5mm2 for switchgear internal wiring

H05V-K 0.5mm2 for instrumentation panel wiring

CERTIFICATIONS MONDIALES

H05V-K 0.5mm2 for appliance internal wiring

PHOTOS CLIENTS

H05V-K 0.5mm2 for cable harness assembly

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

H05V-K 0.5mm2 for lighting fixture wiring

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

H05V-K 0.5mm2 for signal and monitoring circuits

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Un tableautier peut-il standardiser sur un seul fournisseur H05V-K ?

Dans la construction de panneaux, la réponse pratique dépend de la manière dont le conducteur est protégé et terminé. Le terme de recherche pertinent estFournisseur de fils de panneau H05V-K. La standardisation d'un fournisseur qualifié peut améliorer la cohérence des couleurs, l'emballage, la documentation et les paramètres de traitement lors de fabrications répétées. Maintenez en place l'inspection à la réception et les contrôles-des pièces approuvées. Les distributeurs et les acheteurs OEM peuvent demander à GERITEL WIRE d'aligner la quantité d'emballage et les informations sur l'étiquette avec les exigences de stockage ou d'assemblage.

Que dois-je comparer entre deux fournisseurs H05V-K ?

Du point de vue des spécifications, H05V-K a une limite d'utilisation claire qui ne doit pas être étendue par des allégations marketing. Le terme de recherche pertinent est H05V-K wire supplier. Comparez la conformité aux normes, la résistance des conducteurs, les dimensions, la gamme de couleurs, l'emballage, la documentation, la traçabilité, la cohérence du traitement et le support de livraison-pas seulement le prix. Confirmez les certificats par rapport à la gamme de produits exacte. GERITEL WIRE peut prendre en charge les contrôles préalables-de la taille des conducteurs, de la couleur de l'isolation et de l'application afin que le produit ne soit pas utilisé en dehors de son utilisation prévue.

GERITEL WIRE peut-il prendre en charge les plans d'achat annuels H05V-K ?

Pour le câblage OEM, l’approche la plus sûre consiste à faire correspondre le type de câble au circuit réel plutôt que de choisir uniquement par couleur ou par flexibilité. Le terme de recherche pertinent est H05V-K fournisseur en vrac. Les achats basés sur des prévisions-peuvent être discutés pour des tailles et des couleurs récurrentes afin d'améliorer la planification de la production et de l'emballage. Partagez la demande mensuelle par taille/couleur plutôt que seulement par total annuel. Pour les commandes internationales, GERITEL WIRE peut préparer les informations techniques et d'emballage nécessaires à la coordination de l'achat, de l'inspection et de l'expédition.

GERITEL WIRE peut-il fournir des échantillons de pré-production aux constructeurs de tableaux ? ?

Le produit peut convenir, à condition que la tension, la -section transversale et les conditions d'installation-protégées soient correctes. Le terme de recherche pertinent est Échantillon de fil de panneau H05V-K. Des échantillons peuvent être utilisés pour valider le dénudage, le sertissage, la couleur et le routage avant un nouveau programme d'approvisionnement. Approuver la construction testée avant la production en série. GERITEL WIRE peut confirmer la taille, la couleur, le marquage et les détails d'emballage demandés avant la production afin que la commande corresponde au dessin.
