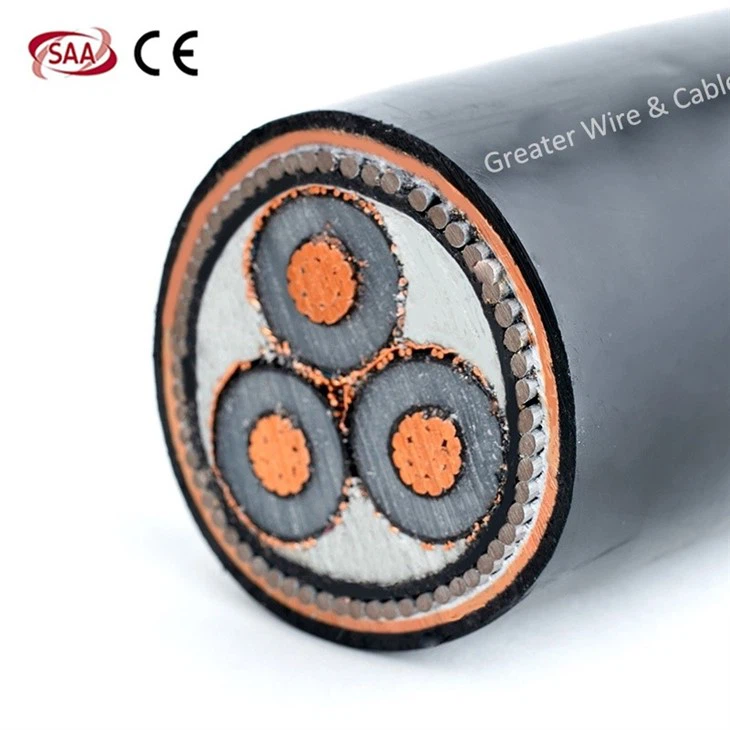

Le câble standard américain mv105 15kv est un câble qui répond aux spécifications de la norme américaine et est principalement utilisé dans des scénarios d'applications haute tension. Ce câble a une tension nominale de 15 kV, une résistance à la température de 105 degrés, est conforme aux normes UL et est couramment utilisé dans les applications industrielles et commerciales telles que les centrales électriques, les stations de distribution, les sous-stations et les équipements de régulation de puissance.
caractéristiques
Les caractéristiques du câble standard américain mv 105 15kv incluent une grande flexibilité et un bon système de blindage. Il améliore considérablement la flexibilité des câbles, simplifie les procédures d'installation et réduit les temps d'arrêt et les coûts de main-d'œuvre requis pour l'installation grâce à un système de blindage tressé. De plus, le câble présente également une forte résistance à la lumière du soleil et à l'huile, et a même réussi le test de flexion à froid de -40 ºC. Selon les normes NEC, il peut être directement enterré, ce qui en fait un choix idéal pour les centrales électriques, les stations de distribution, les sous-stations et les équipements de régulation de puissance.
Fonctionnalité
● Conducteur : Aluminium comprimé électrolytique classe 2 ou cuivre classe 2 (cuivre doux ou aluminium 1350-H19)
● UL1072
● FT2 FT1 VW-1 - Toutes tailles
● Résistant à la lumière du soleil - Tailles 8 AWG et plus
● Conforme RoHS/REACH
● Certifications UL et CSA
● Écran conducteur : Couche extrudée semi-conductrice
● Gaine extérieure : Gaine LLDPE résistante au soleil
● Tension nominale (U) : 5~35 kV
Attestation
Nos produits ont obtenu diverses certifications internationales prestigieuses, notamment UL, TUV, EU CPR, CE, ROHS et autres.
Emballer
Ligne de production
Greater Wire & Cable Manufacturer est une intégration d'usines intelligentes et numériques conçues pour augmenter la vitesse de production et, plus important encore, garantir les normes de qualité les plus élevées, avec une précision d'équipement de production automatisée allant jusqu'à 0,002 mm. Chaque câble produit est soumis à une inspection complète à 100 % tout au long du processus de production et d'inspection, créant ainsi une nouvelle ère de précision et d'efficacité. La configuration avancée élimine les erreurs et défauts inhérents associés à l’assemblage manuel, s’appuyant sur la promesse de fournir un produit d’une fiabilité inégalée.
Cas
Partenaire
FAQ
Q : À quoi sert le câble mv 105 15kv ?
Q : Que signifie le câble MT 15 kV ?
Q : Le câble moyenne tension est-il de 15 kV ?
étiquette à chaud: mv 105 15câble kv, Chine mv 105 15câbles kv fabricants, fournisseurs, usine
| Fil électrique thermoplastique sans plomb résistant à la chaleur avec gaine en nylon (Thhn/Thwn-2). 600 V. 90 degrés | |||||||||
| Taille du conducteur | N° et diamètre nominal du fil | Épaisseur de paroi | Diamètre total approximatif | Résistance d'isolation minimale | * Ampérage | Poids nominal du câble | |||
| (mm) | (AWG) | (mm) | PVC (mm) | Nylon (mm) | (mm) | mΩ/kM | 90 degrés humide | 90 degrés sec | KG/km |
| THWN | THHN | ||||||||
| Solide | |||||||||
| 1,6 mm | 14 | 1x1.60mm | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2,0 mm | 12 | 1x2.00mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Échoué | |||||||||
| 2.0mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8,0mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 mm² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 mm² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 mm² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 MCM | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 mm² | 300 MCM | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 MCM | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 mm² | 400 MCM | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 MCM | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 mm² | 500 MCM | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 MCM | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 MCM | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 MCM | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 MCM | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 MCM | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Normes de référence : PEC, NEC (basées sur une température ambiante de 30 degrés) | |||||||||
