Description

Paramètres techniques

Attestation

single core flexible wire for auxiliary circuits

PRODUIT RÉEL PHOTO

flexible panel wire for control circuits

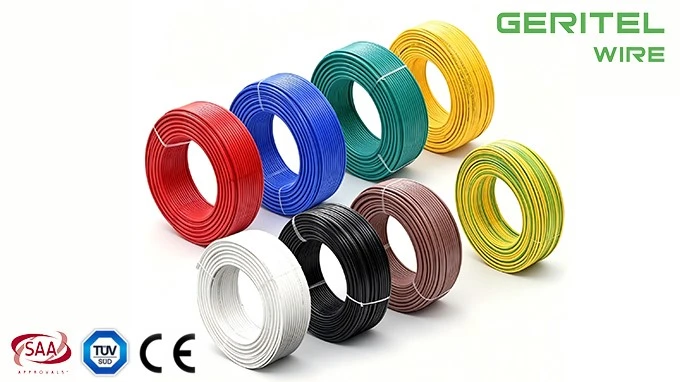

PVC insulated wire for control circuits

Câble flexible en PVC de 0,75 mm2 pour un routage propre dans les armoires et équipements de commande

Pour les OEM normalisant les tailles de fils de commande interne courantes-, H05V-K fournit un conducteur flexible isolé en PVC-à âme unique de 300/500 V-pour les panneaux de commande, les instruments et les circuits d'équipement nécessitant une taille H05V-K de milieu de gamme. Les acheteurs recherchent souvent le même besoin queFil de panneau de 0,75 mm², un fil de cuivre de classe 5 de 0,75 mm2 ou un fil d'équipement de 0,75 mm². 0.75 mm² offre un équilibre pratique entre un routage compact et une section transversale de conducteur-. Le produit doit être positionné comme un câblage interne/protégé plutôt que comme un service de câble d'alimentation -flexible continu, exposé ou de câble d'alimentation sans rapport-. GERITEL WIRE peut aligner les détails de couleur, d’impression et d’emballage avec les besoins de production répétés.

SPÉCIFICATIONS DU PRODUIT

Class 5 copper wire for control circuits

Applications

Câblage de panneaux en PVC destiné à être utilisé dans les panneaux de commande, de relais et d'instrumentation des appareillages de commutation de puissance et à des fins telles que les connecteurs internes dans les équipements de redressement, les démarreurs de moteur et les contrôleurs.

CARACTÉRISTIQUES
Tension nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Température nominale	Fixe : -30 degrés à +70 degrés Flexion : -5 degrés à +70 degrés
Rayon de courbure minimum	Fixe : 6 x diamètre total
Conducteur	Conducteur en cuivre flexible de classe 5
Isolation	PVC (chlorure de polyvinyle)
Couleur de l'isolation	Rouge, Noir, Bleu, Orange, Jaune, Blanc, Vert/Jaune, Violet, Rose, Gris, Marron
NORMES	EN 50525-2-31,EN 60228 Ignifuge selon CEI/EN 60332-1-2 Résistant aux UV

DIMENSIONS

SURFACE TRANSVERSALE NOMINALE mm²

	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
	DIAMÈTRE HORS TOUT NOMINAL mm²	POIDS NOMINAL kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUCTEURS

CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	RÉSISTANCE MAXIMALE DU CONDUCTEUR À 20 degrés ohms/km
CROIX NOMINALE SECTIONZONE AL mm²	DIAMÈTRE MAXIMUM DE FILS EN CONDUCTEUR mm	Fils simples
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARACTÉRISTIQUES ÉLECTRIQUES

CROIX NOMINALE ZONE DE COUPE mm²	MÉTHODE DE RÉFÉRENCE A (FERMÉ DANS CONDUIT EN THERMIQUE MUR ISOLANT ETC.) Ampères		MÉTHODE DE RÉFÉRENCE B (FERMÉ DANS UN CONDUIT DANS LE MUR OU DANS goulottes, etc.) Ampères		MÉTHODE DE RÉFÉRENCE C (CLIPPÉ DIRECT) Ampères		MÉTHODE DE RÉFÉRENCE F (À L'AIR LIBRE OU SUR UN CHEMIN DE CÂBLES PERFORÉ ETC HORIZONTAL OU VERTICAL ETC) Ampères
							Touchant			Espacé par un diamètre
							Touchant			2 câbles monophasés-AC ou DC ou 3 câbles triphasés-AC plats
	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- ACou DC	3 ou 4 câbles Triphasé- CA	2 câbles Monophasé- CA ou CC	3 ou 4Câbles Trois-Phase CA	2Câbles Monophasé CA ou CCplat	3Câbles Triphasé- ACappartement	3 câbles Triphasé- ACtrèfle	Horizontal	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICATIONS

300/500V wire for control circuits

internal wiring cable for control circuits

CONDITIONNEMENT

H05V-K wire for low voltage control circuits

Rouler

single core flexible wire for control circuits

Bobine en plastique

H05V-K cable for low voltage control circuits

Petit moulinet en bois

APPLICATION

flexible panel wire for low voltage control circuits

Panneau de commande industriel

PVC insulated wire for low voltage control circuits

Connexion électrique pour énergies renouvelables

Class 5 copper wire for low voltage control circuits

Câblage du tableau

CAS

internal wiring cable for low voltage control circuits

Mise à niveau du standard téléphonique de l'aéroport d'Adélaïde

300/500V wire for low voltage control circuits

Distribution d'énergie du tableau principal industriel

single core flexible wire for low voltage control circuits

Remplacement du câble flexible du tableau principal

POURQUOI NOUS CHOISIR

30Années d'expérience
dans un-service à guichet unique

Dongguan Greater Wire & Cable Co., Ltd. est un fabricant professionnel de câbles de qualité technique en Chine, fournissant des solutions de câbles électriques certifiées pour les projets de construction, industriels, miniers, énergétiques et d'infrastructure dans le monde entier.

Avec une usine de 30 000 m², 30 lignes de production, des ingénieurs expérimentés et une équipe de contrôle qualité stricte, nous fournissons des produits de câbles fiables, traçables et conformes pour les applications d'ingénierie internationales. Nos produits sont soutenus par des certifications telles que SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS et ISO.

Nous nous engageons en faveur de la sécurité, de la qualité, de la transparence et d'un partenariat à long terme. De l’inspection des matières premières aux tests des produits finis, chaque lot est soigneusement contrôlé pour garantir des performances stables et une utilisation fiable du projet.

Meilleure qualité certifiée - de câble. Approvisionnement fiable. Valeur technique.

H05V-K wire for protected conduit wiring

15K

Projets terminés

150+

personnel professionnel

15K

clients satisfaits

92+

récompenses et certificats

ÉQUIPEMENT DE L'USINE

flexible panel wire for protected conduit wiring

H05V-K cable for protected conduit wiring

Class 5 copper wire for lighting fixtures

Class 5 copper wire for protected conduit wiring

300/500V wire for protected conduit wiring

CERTIFICATIONS MONDIALES

internal wiring cable for protected conduit wiring

PHOTOS CLIENTS

single core flexible wire for protected conduit wiring

TRANSPORT INTERNATIONAL

Fret maritime

Nous proposons des solutions de fret maritime fiables pour les commandes-de gros volume. Vos marchandises sont emballées et expédiées en toute sécurité dans des conteneurs, garantissant une livraison rentable-dans les ports du monde entier.

Fret aérien

Pour une livraison plus rapide, notre service de fret aérien garantit que vos produits atteignent rapidement les destinations internationales, avec une manipulation minutieuse et un suivi complet tout au long du parcours.

International Express

Besoin d'envois urgents ? Notre service》international livre efficacement les petites et moyennes commandes, en fournissant un service porte-à-porte-à-avec un suivi-en temps réel pour une tranquillité d'esprit.

PARTENAIRE COOPÉRATIF

Nous recherchons un partenaire coopératif pour développer notre activité.

flexible panel wire for lighting equipment internal wiring

flexible panel wire for trunking installations

PVC insulated wire for trunking installations

Class 5 copper wire for trunking installations

i300/500V wire for trunking installations

internal wiring cable for trunking installations

single core flexible wire for trunking installations

Comment coopérer avec nous ?

Partagez simplement vos besoins, recevez notre solution professionnelle, confirmez les échantillons et profitez d'une production rapide et fiable ainsi que d'une livraison mondiale - travailler avec nous est aussi simple que cela.

Notre adresse

Bâtiment 2, No. 40 Luxi 2nd Road, ville de Liaobu, ville de Dongguan, province du Guangdong, Chine

Numéro de téléphone

+86 136 6257 9592

+86 135 1078 4550

E-mail-e-mail

manager01@greaterwire.com

FAQ

Le H05V-K peut-il être utilisé dans les circuits auxiliaires du tableau ?

Du point de vue des spécifications, H05V-K a une limite d'utilisation claire qui ne doit pas être étendue par des allégations marketing. Le terme de recherche pertinent est Fil de tableau H05V-K. Oui, il est généralement associé au câblage de commande interne du tableau et de l'appareillage de commutation plutôt qu'aux conducteurs d'alimentation principaux. Les chemins d'alimentation principaux nécessitent normalement des conducteurs plus gros et souvent une désignation de câble différente. GERITEL WIRE peut aider à comparer la construction demandée avec les spécifications du projet avant le devis, réduisant ainsi les inadéquations de modèle évitables.

Puis-je utiliser le H05V-K pour un boîtier de commande de machine ?

Le produit peut convenir, à condition que la tension, la -section transversale et les conditions d'installation-protégées soient correctes. Le terme de recherche pertinent est Fil de commande de machine H05V-K. Oui, les circuits de commande internes de la machine sont courants lorsque la norme de la machine accepte le câble harmonisé et qu'aucune approbation MTW/UL nord-américaine n'est requise. Les destinations d'exportation peuvent nécessiter un câble multi-standard à la place. GERITEL WIRE prend en charge l'identification OEM, la planification des couleurs et la documentation d'exportation en fonction de la portée du produit final convenu.

Le H05V-K peut-il être utilisé dans un panneau de distribution ?

Les acheteurs doivent traiter cela comme une question de sélection plutôt que comme une affirmation marketing oui/non. Le terme de recherche pertinent estFil du panneau de distribution H05V-K. Il peut servir de contrôle interne approprié, d’indication et de connexions auxiliaires à l’intérieur de l’équipement de distribution. Ne présumez pas que les petites tailles H05V-K conviennent au chemin de distribution d'énergie principal du panneau. Pour la production répétée de panneaux, GERITEL WIRE peut discuter d'un codage couleur, d'une impression et d'un emballage cohérents pour simplifier la manipulation en atelier.

Pourquoi les tableautiers préfèrent-ils le H05V-K flexible ?

Oui, lorsque les conditions d'installation correspondent à la conception H05V-K. Le terme de recherche pertinent est fil flexible du panneau de commande. Le conducteur à brins fins de classe 5 réduit les efforts de manipulation lorsque les fils doivent passer dans des conduits et atterrir sur de nombreuses bornes rapprochées. Une qualité constante des bobines et un codage couleur peuvent également améliorer l’assemblage répétitif des panneaux. GERITEL WIRE peut fournir la fiche technique applicable et les documents de conformité disponibles pour la construction exacte commandée pour examen par l'acheteur.
